Pompownia ciągnikowa T2-50

Przeznaczenie

Pompownia T2-50 służy do pompowania wody z ujęć powierzchniowych takich jak stawy, jeziora, rzeki, zbiorniki retencyjne a nawet studnie w których lustro wody podczas pompowania nie opadnie poniżej 6 m od wlotu pompy. Pompowana woda musi być technolo­gicznie czysta, bez zanieczyszczeń chemicznych i me­chanicznych powyżej 40g/m³. Pompownia przezna­czona jest do zasilania  wszelkich systemów nawad­niających wymagających dużego ciśnienia. Szczególnie przydatna jest do zasilania deszczujących maszyn szpulowych z wężem średnicy 82, 90, 100 mm nawet znacznie oddalonych lub wy­soko pracujących względem ujęcia wody. Systemy ta­kie mogą nawadniać uprawy  warzywnicze, sadowni­cze, szkółkarskie, rolnicze, użytki zielone i inne. Ze względu na uzyskiwane ciśnienie i wydajność pompownia może służyć do gaszenia pożarów na 4 prą­downice.  Pompownia przystosowana jest do współpracy z ciągnikiem rolniczym o mocy  nie mniejszej jak 50 KM  i wyposażonym w trzypunktowy układ zawieszenia i WOM – 540 obr/min.

Budowa, działanie, kompletacja

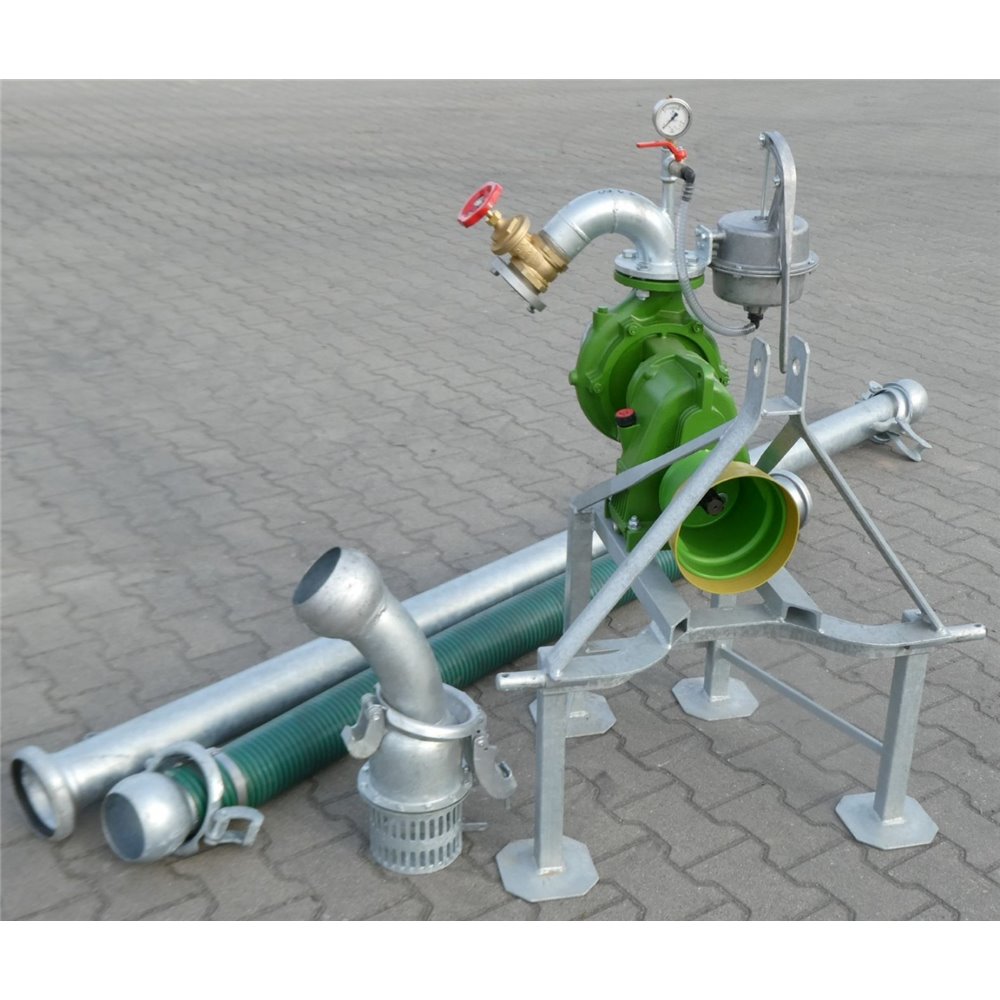

Na stalowej spawanej, ocynkowanej ogniowo ramie, zamonto­wany jest monoblok jednowirnikowej, pompy odśrodkowej z jednostopniowym multiplikatorem zwiększają­cym obroty WOM 7,58 razy. Korpus jest odlewem żeliwnym malowanym farbą epoksydową. Wirnik pompy ma średnicę zewnętrzną 205 mm, jest wykonany z żeliwa. Uszczelnienie wału pompy to sznur grafitowy. Koła zębate i łożyska multiplikatora pracują w oleju przekładniowym a jedna ściana przekładni jest chłodzona wodą z pompy co zapewnia umiarkowaną temperaturę pracy.

Króciec ssący pompy jest żeńskim szybkozłączem HK108. Na króćcu tłocznym zamontowana jest ręczna pompka membranowa służąca do podciśnieniowego zawadniania pompy głównej, manometr glicerynowy, zasuwa klinowa i szybkozłącze bagnetowe W75 lub dźwigniowe HK 89. Pompownia wyposażona jest w układ ssący złożony z łukowego kosza ssącego z zaworem stopowym HK 108, rury sztywnej 3 m i węża półelastycznego PVC 2m. Przy zakręconej zasuwie tłocznej, ręczną pompą membranową zawadniamy pompę główną, uruchamiamy WOM ciągnika, otwieramy zasuwę i rozpoczynamy nawadnianie.

Dane techniczne
