Pompownia T2-85 służy do pompowania wody z ujęć powierzchniowych takich jak stawy, jeziora, rzeki, zbiorniki retencyjne a nawet studnie. Przeznaczona jest do zasilania wszelkich systemów nawadniających wymagających dużego ciśnienia przy stosunkowo małej wydajności.
Pompownia ciągnikowa T2-85
C000.T2-85
Pompownia T2-85 służy do pompowania wody z ujęć powierzchniowych takich jak stawy, jeziora, rzeki, zbiorniki retencyjne a nawet studnie. Przeznaczona jest do zasilania wszelkich systemów nawadniających wymagających dużego ciśnienia przy stosunkowo małej wydajności.
Przeznaczenie i zakres stosowania
Pompownia T2-85 służy do pompowania wody z ujęć powierzchniowych takich jak stawy, jeziora, rzeki, zbiorniki retencyjne a nawet studnie w których lustro wody podczas pompowania nie opadnie poniżej 6 m od wlotu pompy. Pompowana woda musi być technologicznie czysta, bez zanieczyszczeń chemicznych i mechanicznych powyżej 40g/m3. Pompownia przeznaczona jest do zasilania wszelkich systemów nawadniających wymagających dużego ciśnienia przy stosunkowo małej wydajności. Szczególnie przydatna jest do zasilania kilkuhektarowych systemów zraszaczowych i antyprozymrozkowych. Systemy takie mogą nawadniać uprawy warzywnicze, sadownicze, szkółkarskie, rolnicze, użytki zielone i inne. Pompownia przystosowana jest do współpracy z ciągnikiem rolniczym o mocy nie mniejszej jak 60 KM i wyposażonym w trzypunktowy układ zawieszenia i WOM – 500 obr/min.
Budowa i działanie:

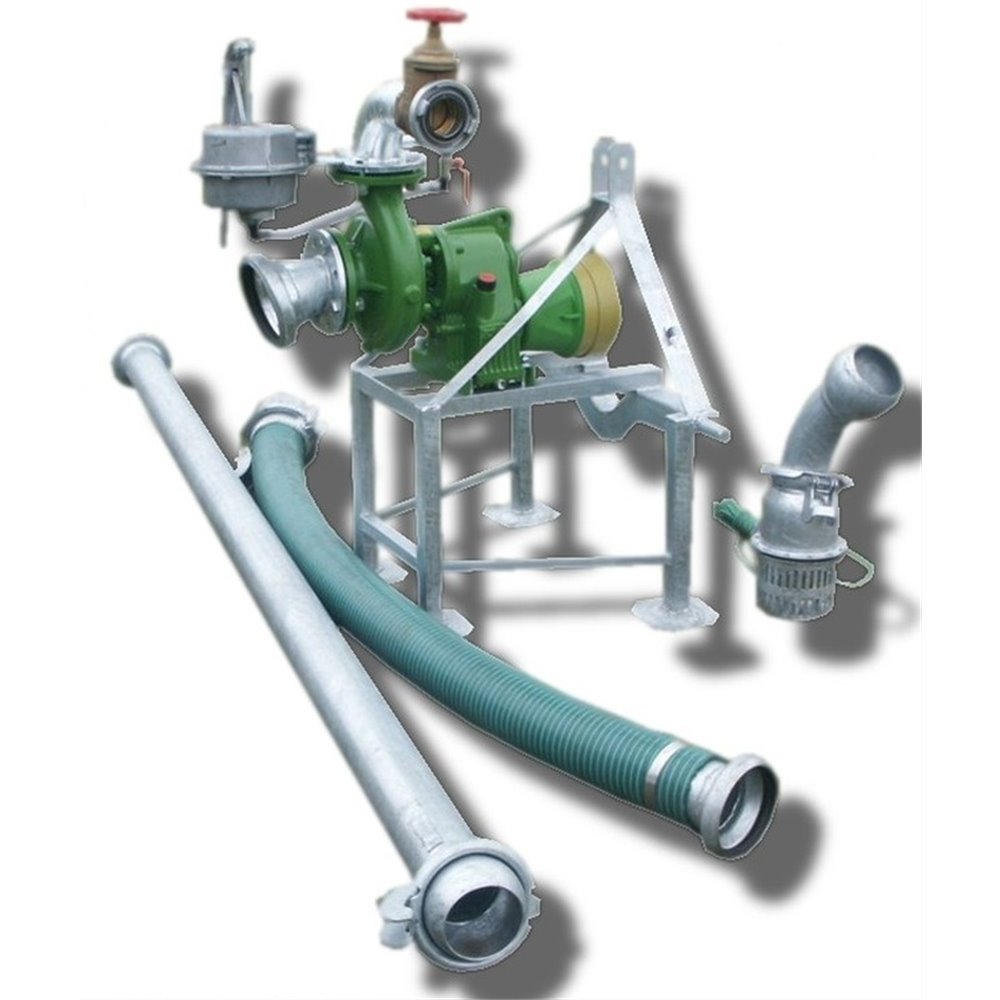

Na stalowej spawanej, ocynkowanej ogniowo ramie, zamontowany jest monoblok jednowirnikowej, pompy odśrodkowej z jednostopniowym multiplikatorem zwiększającym obroty WOM siedem razy. Korpus jest odlewem żeliwnym malowanym farbą epoksydową. Wirnik pompy ma średnicę zewnętrzną 205 mm, szczelinę na wylocie 8 mm, jest wykonany z żeliwa. Uszczelnienie wału pompy to sznur grafitowy. Koła zębate i łożyska multiplikatora pracują w oleju przekładniowym a jedna ściana przekładni jest chłodzona wodą z pompy co zapewnia umiarkowaną temperaturę pracy.

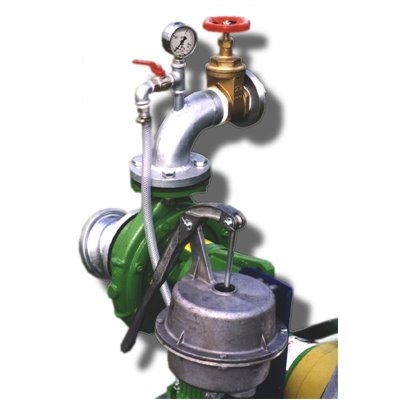

Króciec ssący pompy jest żeńskim szybkozłączem HK133. Na króćcu tłocznym zamontowana jest ręczna pompka membranowa służąca do podciśnieniowego zawadniania pompy głównej, manometr glicerynowy, zasuwa klinowa i szybkozłącze bagnetowe W75 lub dźwigniowe HK 89. Pompownia wyposażona jest w układ ssący złożony z łukowego kosza ssącego z zaworem stopowym HK 108, rury sztywnej 3 m i węża półelastycznego PVC 2m.
Przy zakręconej zasuwie tłocznej, ręczną pompą membranową zawadniamy pompę główną, uruchamiamy WOM ciągnika, otwieramy zasuwę i rozpoczynamy nawadnianie.
Dane Techniczne
|
Numer katalogowy
|
Typ
|
Dostępne przełoż.
|
Wirnik
|
WYDATEK
|
|||||
|
l/min
|
800
|
1000
|
1250
|
1500
|
1750
|
||||
|
m3/h
|
48
|
60
|
75
|
90
|
105
|
||||
|
C000 T2-85
|
T2-85
|
500x7
545x6,43
890x3,95
|
F
|
H [m]
|
75,2
|
74,6
|
73,2
|
70,7
|
66,5
|
|
N [KM]
|
24,8
|
28
|
31,5
|
34,6
|
37
|
||||
|
E
|
H [m]
|
84,3
|
84
|
83
|
81
|
77,5
|
|||
|
N [KM]
|
28,8
|
32
|
36
|
39,4
|
42
|
||||
Wymagana moc ciągnika: - 60 KM Wymiary transportowe
Średnica ukł. ssącego: - 125 mm Długość rury: - 3030 mm
Przyłącze tłoczne: - W75 Długość zespołu: - 800 mm
Maksymalne odchylenie WOM: - 10o Szerokość: - 820 mm
Kierunek obrotów WOM: - prawy Wysokość: - 1210 mm
Masa całkowita: - ok.150 kg
