Pompownia ciagnikowa T3-100A

Przeznaczenie i zakres stosowania

Pompownia T3-100A służy do zasilania w wodę systemów na­wod­nień: wielkoobszarowych (do 90 ha) upraw rolniczych, wa­rzywni­czych, szkółkarskich, sadowniczych, łąk, pastwisk itp. Pompowa­nym medium może być woda czysta tech­nicznie, nie­agre­sywna chemicznie, o maksy­malnej zawartości części stałych do 40g/m³, o temperaturze 0 - 40^oC. Pompownię należy stoso­wać do pompowa­nia wody z ujęć napowierzchniowych lub na­wet z bardzo wydajnych studni, gdzie poziom wody pod­czas pompowania nie opada poniżej 6 m od wlotu pompy. Pompow­nia przystosowana jest do zamoco­wania na 3-punktowym ukła­dzie zawiesza­nia ciągnika rolniczego i napędu poprzez wał przegubowo-teleskopowy. Pompownia T3-100A najczęściej wykorzystywana jest do zasilania syste­mów prze­ciwprzymroz­kowych na powierzchni 5 – 6 ha. Często zasila duże półstałe deszczow­nie zraszaczowe lub duże działka wodne a nie­kiedy nawet systemy kropelkowe na powierzchni 100 ha. Z uwagi na osiągane parametry może być z powodzeniem użyta do nawod­nień zalewowych, przepompowywania wody do stawów, od­pompowy­wania terenów popo­wodziowych a nawet gaszenia po­żarów.

Budowa i zasada działania

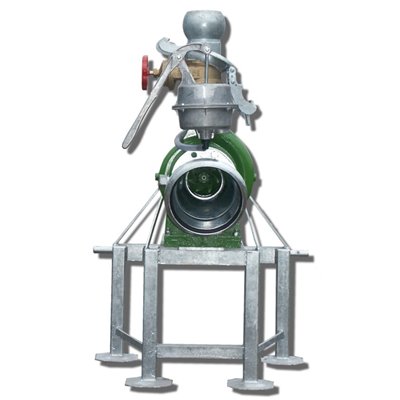

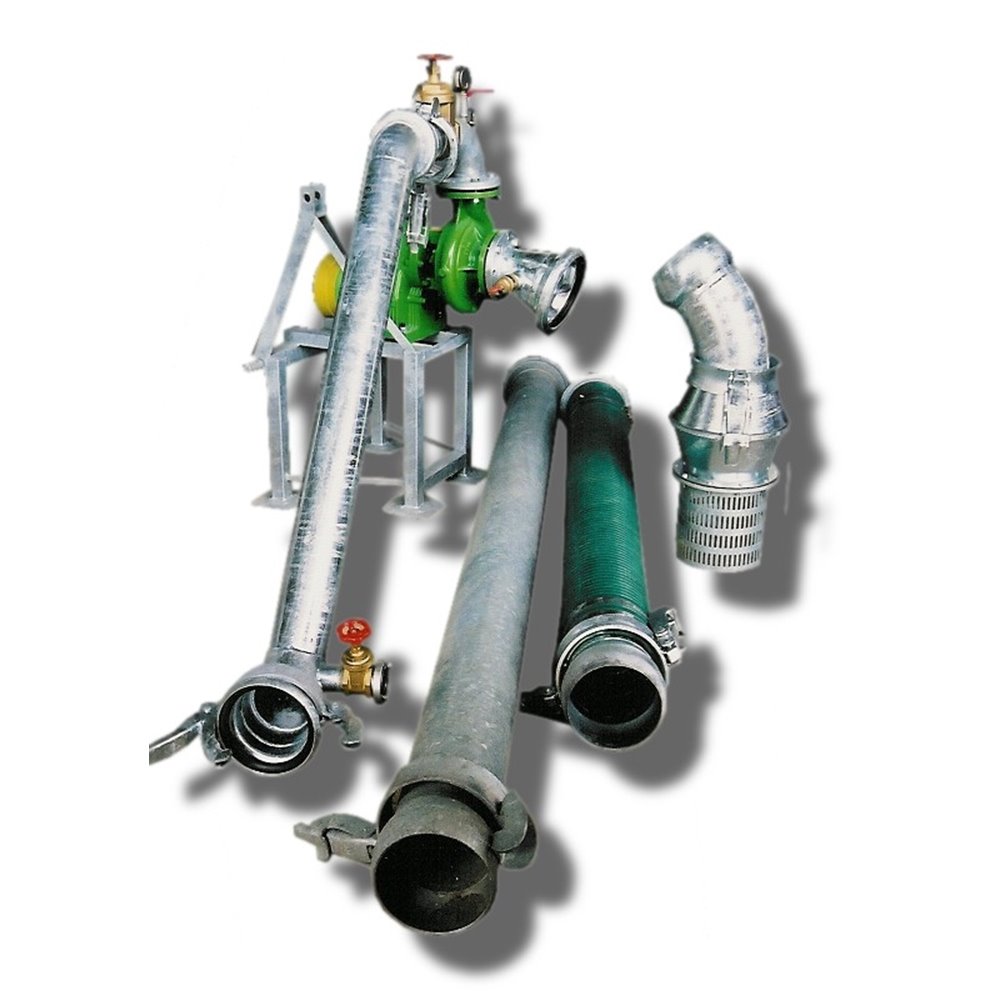

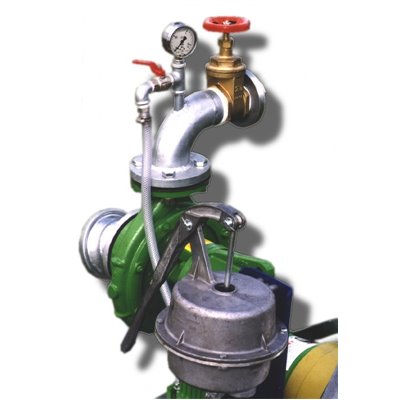

Pompownia zmontowana jest na spawanej, stalowej ramie przy­stosowanej do trzypunktowego układu za­wieszenia ciągnika rolniczego. Na ramie zamontowany jest monoblok pompy odśrodkowej z przekładnią zwiększającą 7 razy obroty WOM. Do zawadniania pompy głównej służy ręczna pompka membranowa, do pomiaru ciśnienia manometr glicerynowy. Króciec ssący z dyfuzorem i szyb­kozłączem posiada zawór nadciśnieniowy zabezpieczający elastyczną rurę ssącą przed rozerwaniem. Na króćcu tłocznym zasuwa klinowa i szybkozłącze. Standardowy układ ssący 6” (8”) to: kolanowy kosz z zaworem stopowym i szybkozłą­czem systemu BAUER, od­cinek 3m rury deszczow­nianej, i odcinek 2m węża półelastycznego. Wszyst­kie elementy stalowe są cyn­kowane ogniowo.

Ciągnik z pompownią usta­wiamy przy zbiorniku wod­nym, montujemy układ ssący i po umieszczeniu kosza ssącego w wodzie, za pomocą podsy­sającej ręcznej pompki mem­branowej zawadniamy pompę główną. Włączamy napęd WOM, powoli otwieramy zasuwę tłoczną i zwiększamy obroty aż do uzyskania wymaganego ciśnienia.
