Pompownia T3-110 najczęściej wykorzystywana jest do zasilania systemów przeciwprzymrozkowych na powierzchni 6 - 7 ha.

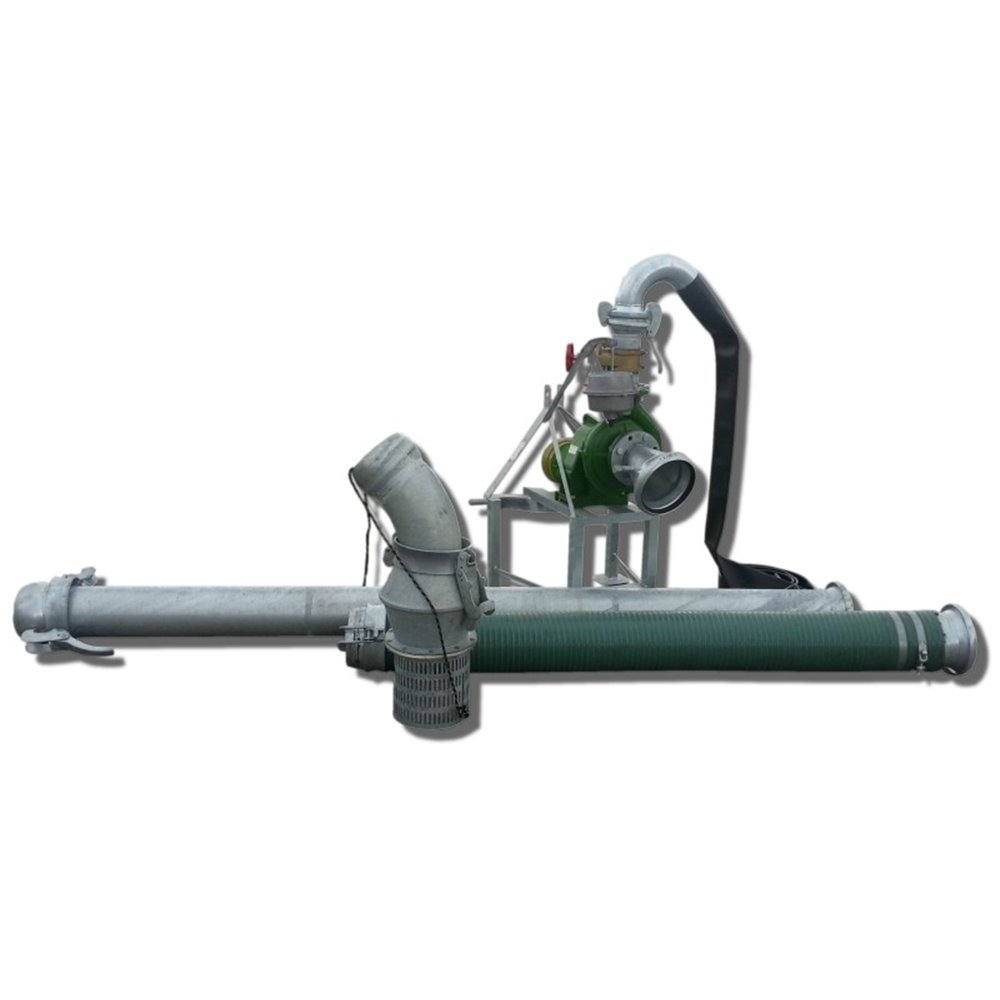

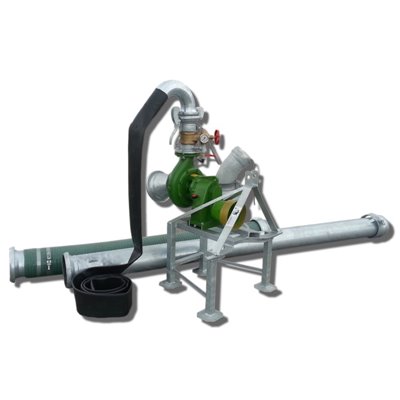

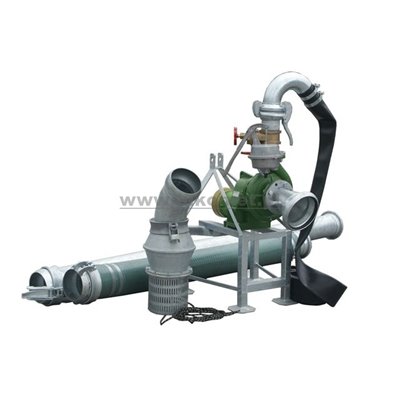

Pompownia ciągnikowa T3-110
C000 T3-110
Pompownia T3-110 najczęściej wykorzystywana jest do zasilania systemów przeciwprzymrozkowych na powierzchni 6 - 7 ha.
Przeznaczenie i zakres stosowania
Pompownia T3-110 służy do zasilania w wodę systemów nawodnień: wielkoobszarowych (do 100 ha) upraw rolniczych, warzywniczych, szkółkar-skich, sadowniczych, łąk, pastwisk itp. Pompowanym medium może być woda czysta technicznie, nieagresywna chemicznie, o maksymalnej zawartości części stałych do 40g/m3, o temperaturze 0 - -40o. Pompownię należy stosować do pompowania wody z ujęć napowierzchniowych lub nawet z bardzo wydajnych studni, gdzie poziom wody podczas pompowania nie opada poniżej 6 m od wlotu pompy. Pompownia przystosowana jest do zamocowania na 3-punktowym układzie zawieszania ciągnika rolniczego i napędu poprzez wał przegubowo-teleskopowy. Pompownia T3-110 najczęściej wykorzystywana jest do zasilania systemów przeciwprzymrozkowych na powierzchni 6 - 7 ha. Często zasila duże półstałe deszczownie zraszaczowe lub duże działka wodne a niekiedy nawet systemy kropelkowe na powierzchni 100 ha. Z uwagi na osiągane parametry może być z powodzeniem użyta do nawodnień zalewowych, przepompowywania wody do stawów, odpompowywania terenów popowodziowych a nawet gaszenia pożarów.
Budowa i zasada działania
Pompownia zmontowana jest na spawanej, stalowej ramie przystosowanej do trzypunktowego układu zawieszenia ciągnika rolniczego. Na ramie zamontowany jest monoblok pompy odśrodkowej z przekładnią zwiększającą 6,38 raza obroty WOM (przełożenie standardowe). Do zawadniania pompy głównej służy ręczna pompka membranowa, do pomiaru ciśnienia manometr glicerynowy. Króciec ssący z szybkozłą-czem HK194 do podłączenia układu ssącego. Na króćcu tłocznym zasuwa klinowa i szybkozłącze HK108. Standardowy układ ssący 8” to: kolanowy kosz z zaworem stopowym i szybkozłączem systemu BAUER, odcinek 3m rury deszczownianej, i odcinek 2m węża półelastycznego. Wszystkie elementy stalowe są cynkowane ogniowo. Do połączenia z instalacją służy wąż elastyczny lub łabędzia szyja HK108.
Ciągnik z pompownią ustawiamy przy zbiorniku wodnym, montujemy układ ssący i po umieszczeniu kosza ssącego w wodzie, za pomocą podsysającej ręcznej pompki membranowej zawadniamy pompę główną. Włączamy napęd WOM, powoli otwieramy zasuwę tłoczną i zwiększamy obroty aż do uzyskania wymaganego ciśnienia.
Dane Techniczne
|
Numer katalogowy
|
Typ
|
Dostępne przełoż.
|
Wirnik
|
WYDATEK
|
|||||
|
l/min
|
1750
|
2000
|
2500
|
3000
|
3500
|
||||
|
m3/h
|
105
|
120
|
150
|
180
|
210
|
||||
|
C000,T3-110
|
T3-110
|
460x6,92
500x6,38
545x5,85
739x4,33
900x3,57
|
G
|
H [m]
|
77
|
76
|
74
|
68
|
58
|
|
N [KM]
|
45
|
48
|
54
|
59
|
63
|
||||
|
F
|
H [m]
|
86
|
85
|
82
|
77
|
66
|
|||
|
N [KM]
|
51
|
55
|
61
|
67
|
72
|
||||
|
E
|
H [m]
|
93
|
92
|
90
|
85
|
75
|
|||
|
N [KM]
|
58
|
62
|
69
|
76
|
82
|
||||
Wymagana moc ciągnika: - 105 KM Wymiary transportowe:
Średnica ukł. ssącego: - 200 mm Długość: - 900 mm
Przyłącze tłoczne: - HK108 Szerokość: - 820 mm
Obroty WOM: - 500 obr/min Wysokość: - 1380 mm
Masa całkowita: - ok.200 kg Długość rury ssącej - 3050 mm
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
