Pompownia ciągnikowa T4-125G

Przeznaczenie i zakres stosowania

Pompownia T4-125G służy do zasilania w wodę systemów na­wod­nień: wielkoobszaro­wych (do 120 ha) upraw rolniczych, wa­rzyw­ni­czych, szkółkarskich, sadowniczych, łąk, pastwisk itp. Pompowa­nym medium powinna być woda czysta tech­nicznie, nie­agre­sywna chemicznie, o maksy­malnej zawartości części stałych do 40g/m³, o temperaturze  0-40^oC opada poniżej 6 m od wlotu pompy. Pompow­nia przystosowana jest do zamoco­wania na 3 punktowym ukła­dzie zawiesza­nia ciągnika rolniczego i napędu poprzez wał przegubowo-teleskopowy. Pompownia T3-100A najczęściej wykorzystywana jest do zasilania syste­mów prze­ciwprzymroz­kowych na powierzchni 6 -8 ha. Często zasila duże półstałe deszczow­nie zraszaczowe lub duże działka wodne a nie­kiedy nawet systemy kropelkowe i mikrozraszaczowe na powierzchni do 150 ha. Z uwagi na osiągane parametry może być z powodzeniem użyta do nawod­nień zalewowych, przepom­powywania wody do stawów, od­pompowy­wania terenów popo­wodziowych a nawet gaszenia po­żarów.

Budowa i zasada działania

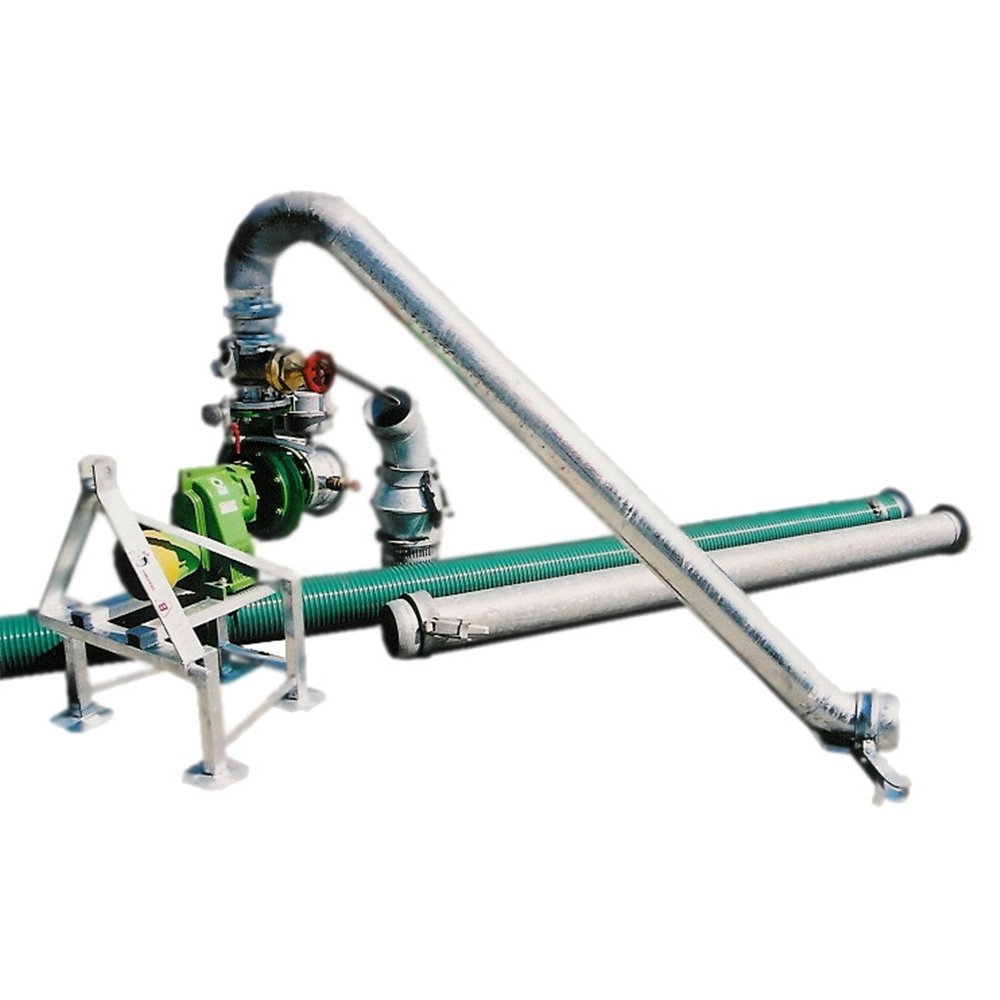

Pompownia zmontowana jest na spawanej, stalowej ramie przy­stosowanej do trzypunktowego układu za­wieszenia ciągnika rolniczego. Na ramie zamontowany jest monoblok pompy odśrodkowej z przekładnią zwiększającą obroty WOM. Do zawadniania pompy głównej służy ręczna pompka membranowa lub in­żektor zakładany na rurę wydechową ciągnika, do pomiaru ciśnienia - manometr glicerynowy. Króciec ssący z dyfuzorem i szyb­kozłączem posiada zawór nadciśnieniowy zabezpieczający elastyczną rurę ssącą przed rozerwaniem. Na króćcu tłocznym zasuwa klinowa i szybkozłącze Hk133. Standardowy układ ssący 8” to: łukowy kosz z zaworem stopowym i szybkozłą­czem systemu BAUER HK-198, od­cinek 3m rury deszczow­nianej, i odcinek 2m węża półelastycznego. W wyposażeniu łabędzia szyja HK133/HK159 Wszyst­kie elementy stalowe są cyn­kowane ogniowo.

Ciągnik z pompownią usta­wiamy przy zbiorniku wod­nym, montujemy układ ssący i po umieszczeniu kosza ssącego w wodzie, za pomocą podsy­sającej ręcznej pompki mem­branowej lub inżektora zawad­niamy pompę główną. Włączamy napęd WOM, powoli otwieramy zasuwę tłoczną i zwiększamy obroty aż do uzyskania wymaganego ciśnienia.
