Pompownia przeznaczona jest do zasilania wszelkich systemów nawadniających wymagających niezbyt dużego ciśnienia przy umiarkowanej wydajności.
Pompownia ciągnikowa T600
C000.T600
Pompownia przeznaczona jest do zasilania wszelkich systemów nawadniających wymagających niezbyt dużego ciśnienia przy umiarkowanej wydajności.
Przeznaczenie
Pompownia T600 służy do pompowania wody z ujęć powierzchniowych takich jak stawy, jeziora, rzeki, zbiorniki retencyjne a nawet studnie, w których lustro wody podczas pompowania nie opadnie poniżej 6 m od wlotu pompy. Pompowana woda musi być technologicznie czysta, bez zanieczyszczeń chemicznych i mechanicznych powyżej 40g/m3.
Pompownia przeznaczona jest do zasilania wszelkich systemów nawadniających wymagających niezbyt dużego ciśnienia przy umiarkowanej wydajności. Najczęściej zasila instalacje półstałe lub przeciwprzymrozkowe do 2 ha jednorazowego zraszania, pojedyncze działka wodne dużej wydajności (dysza do 26 mm), deszczownie szpulowe z wężem o przekroju 75, 82 lub 90 mm w bliskim sąsiedztwie od pompowni. Systemy takie mogą nawadniać uprawy warzywnicze, sadownicze, szkółkarskie, rolnicze, użytki zielone i inne. Pompownia przystosowana jest do współpracy z ciągnikiem rolniczym o mocy nie mniejszej jak 35 KM i wyposażonym w trzypunktowy układ zawieszenia i WOM – 540 obr/min.
Budowa, działanie, kompletacja

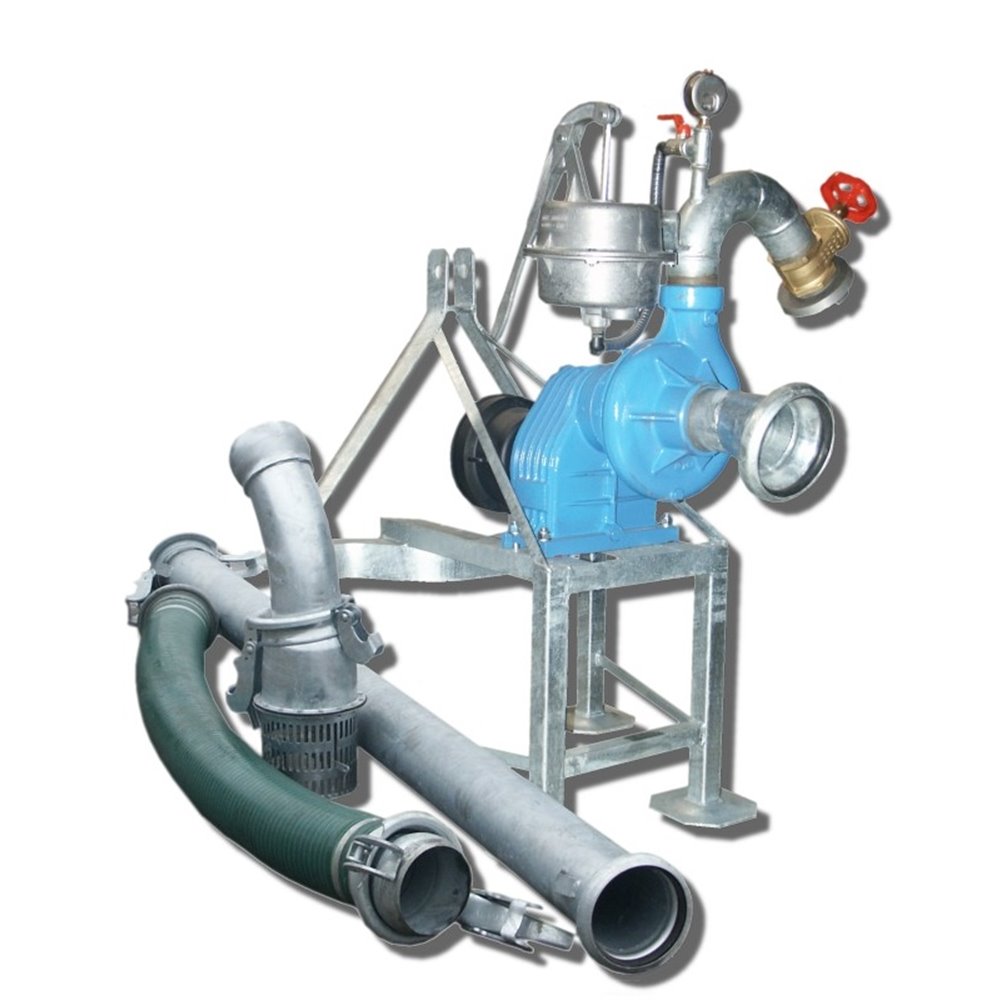

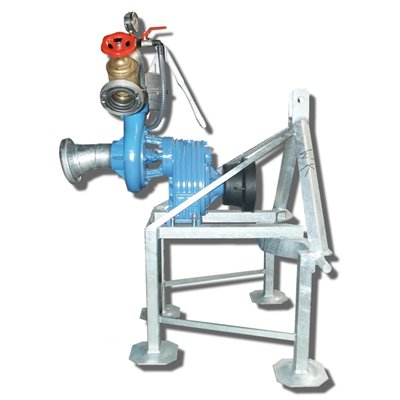

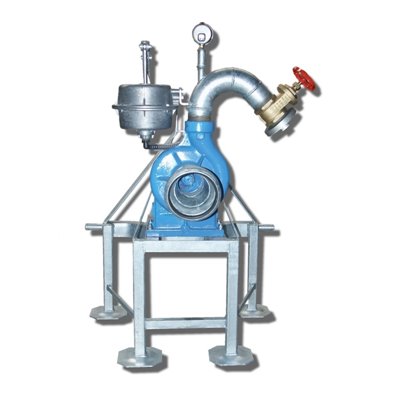

Na stalowej spawanej, ocynkowanej ogniowo ramie, zamontowany jest monoblok jednowirnikowej, pompy odśrodkowej z jednostopniowym multiplikatorem zwiększającym obroty WOM siedem razy. Korpus jest odlewem żeliwnym malowanym farbą epoksydową. Wirnik pompy ma średnicę zewnętrzną 185 mm, szczelinę na wylocie 8 mm, jest wykonany z żeliwa. Uszczelnienie wału pompy to sznur grafitowy. Koła zębate i łożyska multiplikatora pracują w oleju przekładniowym a jedna ściana przekładni jest chłodzona wodą z pompy, co zapewnia umiarkowaną temperaturę pracy.

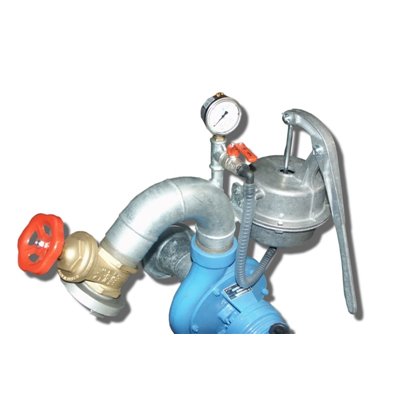

Króciec ssący pompy jest żeńskim szybkozłączem HK108. Na króćcu tłocznym zamontowana jest ręczna pompka membranowa służąca do podciśnieniowego zawadniania pompy głównej, manometr glicerynowy, zasuwa klinowa i szybkozłącze bagnetowe W75 lub dźwigniowe HK 89. Pompownia wyposażona jest w układ ssący złożony z łukowego kosza ssącego z zaworem stopowym HK 108, rury sztywnej 3 m i węża półelastycznego PVC 2m.
Przy zakręconej zasuwie tłocznej, ręczną pompą membranową zawadniamy pompę główną, uruchamiamy WOM ciągnika, otwieramy zasuwę i rozpoczynamy nawadnianie.
Dane techniczne
|
Numer katalogowy
|
Dostępne przełożenia
|
Obroty wirnika
[1/min]
|
WYDATEK
|
Długość x szer. x wys. [mm]
|
Masa [kg]
|
|||||
|
l/min
|
400
|
600
|
800
|
1000
|
1200
|
|||||
|
m3/h
|
24
|
36
|
48
|
60
|
72
|
|||||
|
C000.T600
|
|
3800
|
H [m]
|
71
|
71
|
70
|
68
|
65
|
3030 (rura ss.) x 820 x 1130
|
Ca 125
|
|
1:5,2
|
N [KM]
|
16
|
17,9
|
20
|
23
|
25,5
|
||||
|
1:5,7
|
3600
|
H [m]
|
64
|
64
|
62
|
60
|
57
|
|||
|
1:6,3
|
N [KM]
|
14
|
15,5
|
17
|
20
|
22
|
||||
|
1:7,0 (std)
|
3400
|
H [m]
|
57
|
57
|
56
|
53
|
49
|
|||
|
|
N [KM]
|
12
|
13
|
15
|
17
|
18,5
|
||||
Średnica ukł. ssącego: - 110 mm Kierunek obrotów WOM: - prawy
Przyłącze tłoczne: - W75 Maksymalne odchylenie WOM: - 10o- 40oC
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
