Pompownia T800 służy do zasilania w wodę systemów nawodnień upraw warzywniczych, szkółkarskich, sadowniczych, itp.

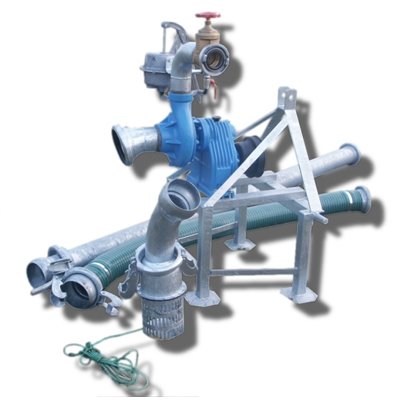

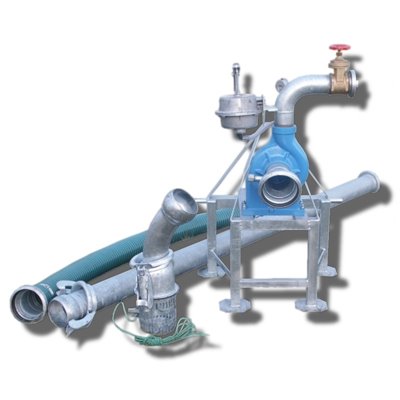

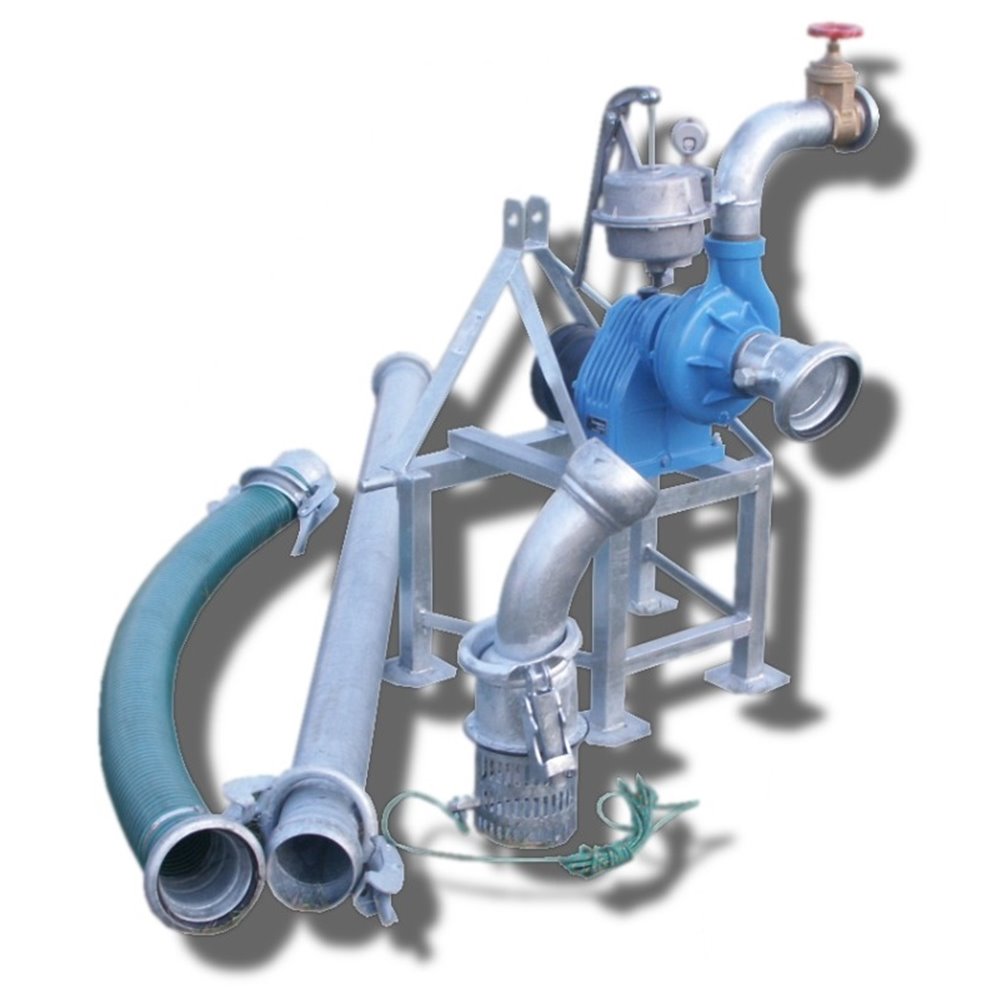

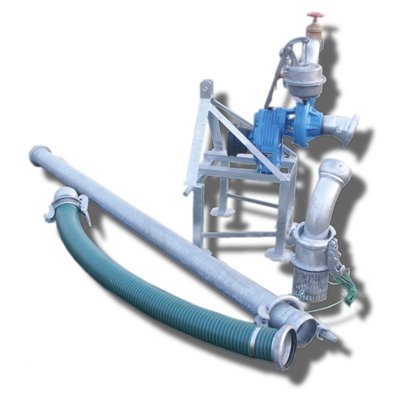

Pompownia ciągnikowa T800
C000.T800
Pompownia T800 służy do zasilania w wodę systemów nawodnień upraw warzywniczych, szkółkarskich, sadowniczych, itp.
Przeznaczenie i zakres stosowania
Pompownia T800 służy do zasilania w wodę systemów nawodnień upraw warzywniczych, szkółkarskich, sadowniczych, itp. Pompowanym medium może być woda użytkowa czysta technologicznie, chemicznie i mechanicznie nieagresywna o maks. zawartości części stałych do 40g/m3, o temperaturze 0 - 40oC. Przystosowana jest do napędu od ciągnika rolniczego poprzez wał przegubowo-teleskopowy, do zamocowania na 3-punkt. układzie zawieszania. Pompownię należy stosować do pompowania wody z powierzchniowych ujęć wody, (lub nawet studni) gdzie poziom wody podczas pompowania nie opada poniżej 6 m od pompowni.
Najczęściej zasila stałe deszczownie rurowe, zwłaszcza przeciwprzymrozkowe, dużą deszczownię szpulową z wężem o średnicy 110 - 140 mm lub kilka mniejszych (przy nieznacznym oddaleniu od pompowni i nieznacznej różnicy wysokości) lub pojedyncze działka wodne dużej wydajności (dysza do 36mm).
Budowa, kompletacja, zasada działania.
Na stalowej, spawanej, ocynkowanej ogniowo, podstawie przystosowanej do TUZ ciągnika rolniczego, zamontowany jest monoblok pompo-multiplikatora firmy FERRARI. Do kołnierzowego króćca ssącego przykręcony jest stalowy, ocynkowany ogniowo dyfuzor z żeńskim szybkozłączem BAUER HK133. Na kołnierzu tłocznym pompy nabudowane jest kolano z zasuwą klinową 3”, zakończone standardowo przyłączem dźwigniowym męskim BAUER HK89 . Do kołnierza zamocowana jest membranowa, ręczna pompka służąca do zawadniania układu ssącego i komory wirnika pompy głównej. Do pomiaru ciśnienia zastosowano manometr glicerynowy o zakresie wskazań do 1,6 MPa. Standardowy układ ssący to: rura półplastyczna PVC125 długości 2m, deszczowniana rura stalowa ocynkowana 133 mm, 3m, kosz ssący łukowy z zaworem stopowym i sitem o oczkach 9 mm. Wszystkie elementy układu ssącego mają szybkozłącza dźwigniowe typu HK133. Multiplikator chłodzony wodą.
Po zmontowaniu układu ssącego zanurzeniu w wodzie, przy zamkniętej zasuwie i otwartym zaworku pompki, pompujemy do pełnego zawodnienia pompy głównej, zamykamy zaworek, uruchamiamy WOM ciągnika, powoli otwieramy zasuwę tłoczną. Przed zakończeniem pracy powoli zamykamy zasuwę tłoczną i dopiero przy zamkniętej wyłączamy WOM.
Parametry techniczne i eksploatacyjne
|
Numer katalogowy
|
Dostępne przełoże-nia
|
Obroty wirnika
pompy
|
WYDATEK
|
|||||
|
l/min
|
500
|
1000
|
1500
|
2000
|
2500
|
|||
|
m3/h
|
30
|
60
|
90
|
120
|
150
|
|||
|
C000.T800
|
1:4
|
3400
|
H [m]
|
78
|
77,5
|
75
|
69,5
|
61,5
|
|
1:4,7
|
N [KM]
|
24
|
29
|
35,5
|
43
|
47
|
||
|
1,5,2
|
3600
|
H [m]
|
87
|
87
|
85
|
80
|
72
|
|
|
1:5,7
|
N [KM]
|
23
|
32
|
41,5
|
49,5
|
54
|
||
|
1:6,3
|
3800
|
H [m]
|
96
|
96
|
94
|
90
|
82,5
|
|
|
1:7 (std)
|
N [KM]
|
31
|
39
|
47,5
|
55
|
62
|
||
Wymagana moc ciągnika: - 80 KM Wymiary transportowe
Średnica ukł. ssącego: - 125 mm Długość: - 3040 mm (rura)
Przyłącze tłoczne: - HK89 Szerokość: - 820 mm
Maksymalne odchylenie WOM: - 10o Wysokość: - 1360 mm
Masa całkowita: - ok.170 kg Długość zespołu: - 800 mm
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
