Wózek do węży płaskich

Przeznaczenie

Wózek przeznaczone jest do przemieszcza­nia elastycznych linii przesyłowych desz­czowni montowanych na szybkozłącza z węży płaskich średnicy 52 lub 75 mm i dłu­gości pojedynczych odcinków do 20 m, Zwijadło obsługiwane jest ręcznie przez jedną osobę. Na wózek można załadować jednorazowo do 5 odcinków węża, prze­wieść go na nowe stanowi­sko nawet znacz­nie oddalone i rozwinąć na no­wym miejscu.

Budowa i zasada działania

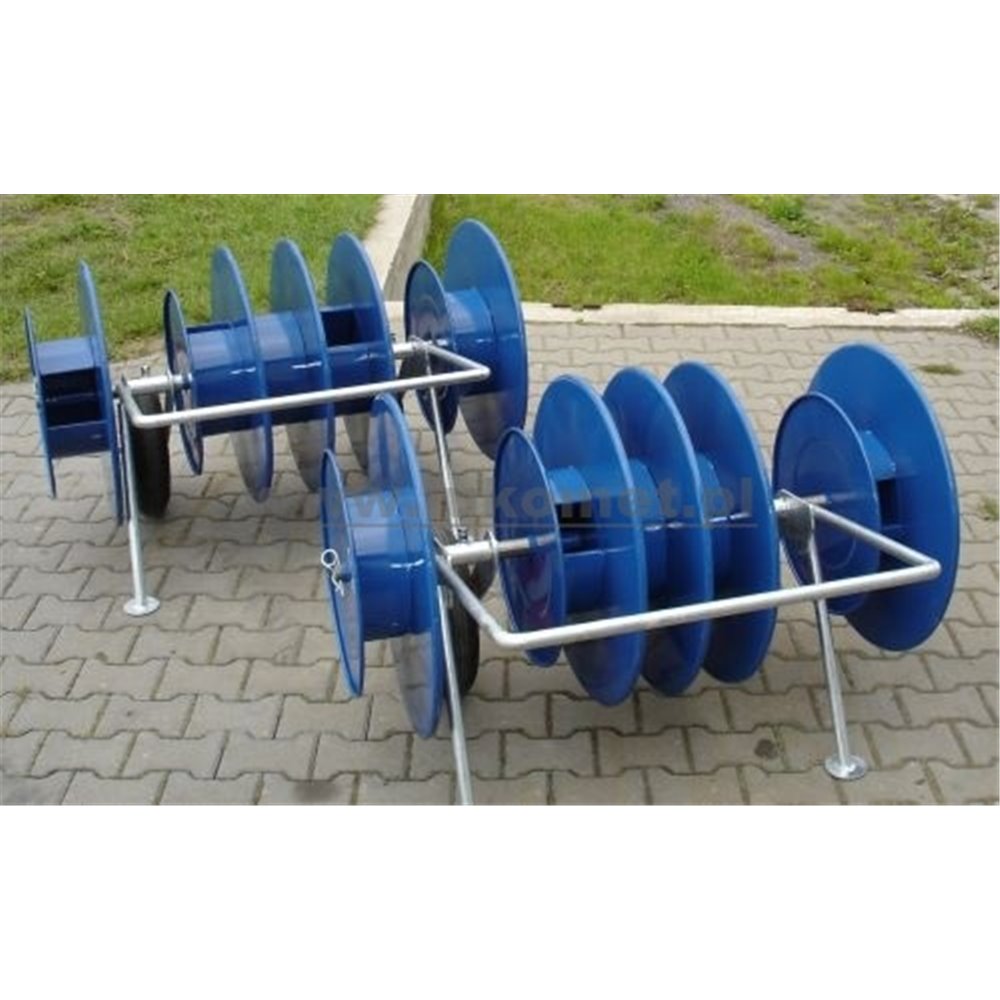

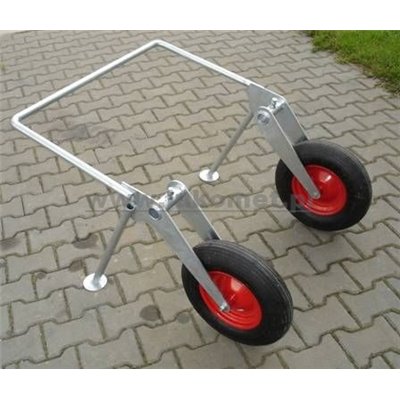

Wózek składa się z podwozia i 5 niesymetrycznych szpul na łatwo demontowalnej osi. Konstrukcja spawana wykonana z blach i lekkich profili stalowych, szpule malowane podwozie ocynkowana ogniowo na dwóch kołach pneumatycznych o dużej nośności.

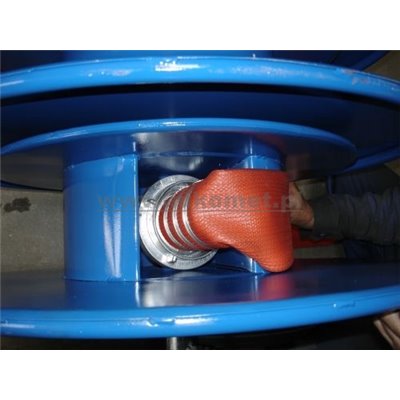

W celu rozwinięcia węża wystarczy wyciągać wąż z wózka albo zacze­pić koniec węża do podłoża i przemieszczając wózek swobodnie rozło­żyć wąż. Końcówka z szybkozłączem chowa się we wnęce szpuli przez co nie uszkadza nawijanego węża. W celu transportu należy zdemonto­wać oś, wyjąć pojedyńcze szpule, nawinąć wąż pokręcając ręcznie za większy bok szpulki i ponownie zmontować szpule na osi.

Dane Techniczne
