Zwijadło do węży PE110/150
F121
Przeznaczenie

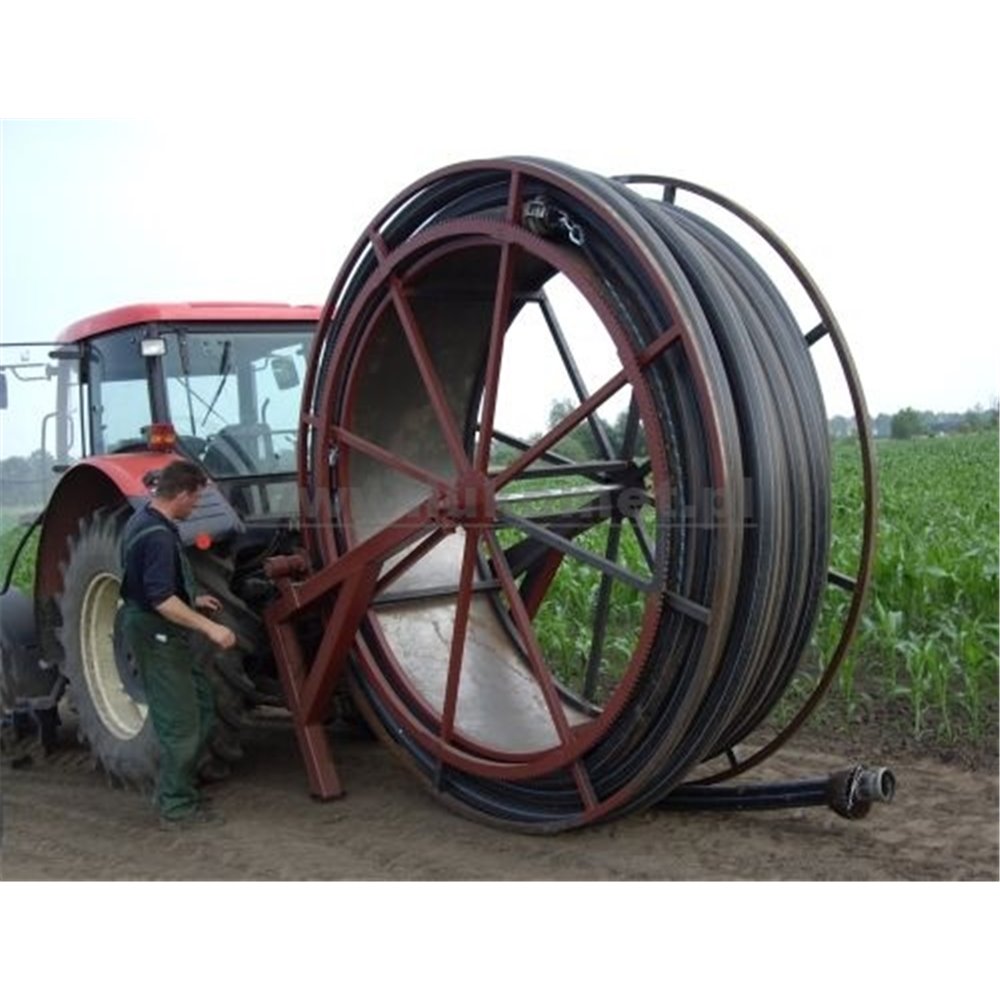

Zwijadło przeznaczone jest do przemieszczania linii przesyłowych deszczowni montowanych z węży polietylenowych średnicy 110 mm i długości pojedynczych odcinków 150 m. Zwijadło montowane jest na trzypunktowy układ zawieszenia ciągnika rolniczego klasy minimum 3T, wyposażonego w dwa szybkozłącza hydrauliki zewnętrznej o ciśnieniu roboczym 16 MPa. Na szpulę zwijadła można nawinąć (leżący na polu) odcinek węża, przewieść go na nowe stanowisko nawet znacznie oddalone, rozwinąć na nowym miejscu.
Budowa i zasada działania

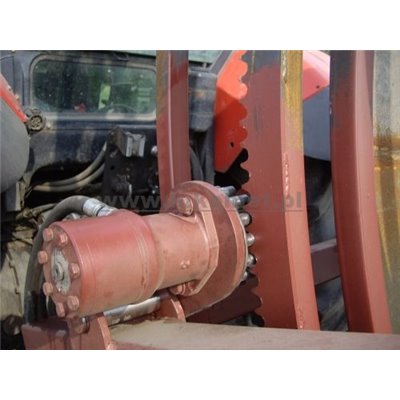

Na stalowej ramie spawanej z profili zamkniętych ułożyskowana jest szpula, napędzana (poprzez wieniec z zazębieniem zewnętrznym) silnikiem hydraulicznym wykorzystującym hydraulikę zewnętrzną ciągnika. Rama nośna i szpula są cynkowane ogniowo.

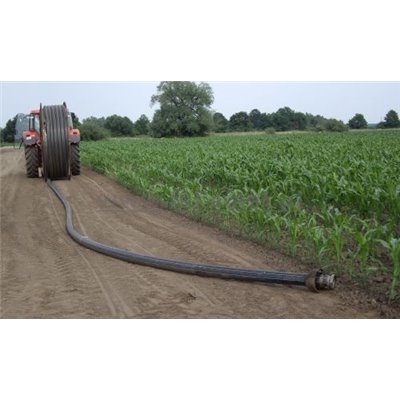

Leżącą (już rozwiniętą) na polu rurę zaczepiamy szybkozłączem do liny zamocowanej do szpuli. Aby chronić szybkozłącze na końcu rury zakładamy na nie stalowy „kask”, który dodatkowo stabilizuje końcówkę. Włączamy napęd szpuli, nawijamy wąż. Końcówkę dociągamy ‘talią” do szpuli. Podnośnikiem ciągnika nieznacznie unosimy zwijadło i możemy transportować nawinięty odcinek 150 m nawet na kilkukilometrowe odległości. Na nowym stanowisku opuszczamy szpulę i po odczepieniu talii, tocząc szpulę po ziemi, odwijamy wąż. Powtarzając tą operację możemy w prosty sposób przemieszczać rurociąg zasilający deszczownię szpulową na kolejne pola. Po sezonie nawodnieniowym możemy zgromadzić odcinki węża w obejściu na placu długości 150 m.
Dane Techniczne
Długość całkowita mm 3250
Szerokość maksymalna mm 1450
Wysokość mm 2820
Masa bez węża kg 510
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
