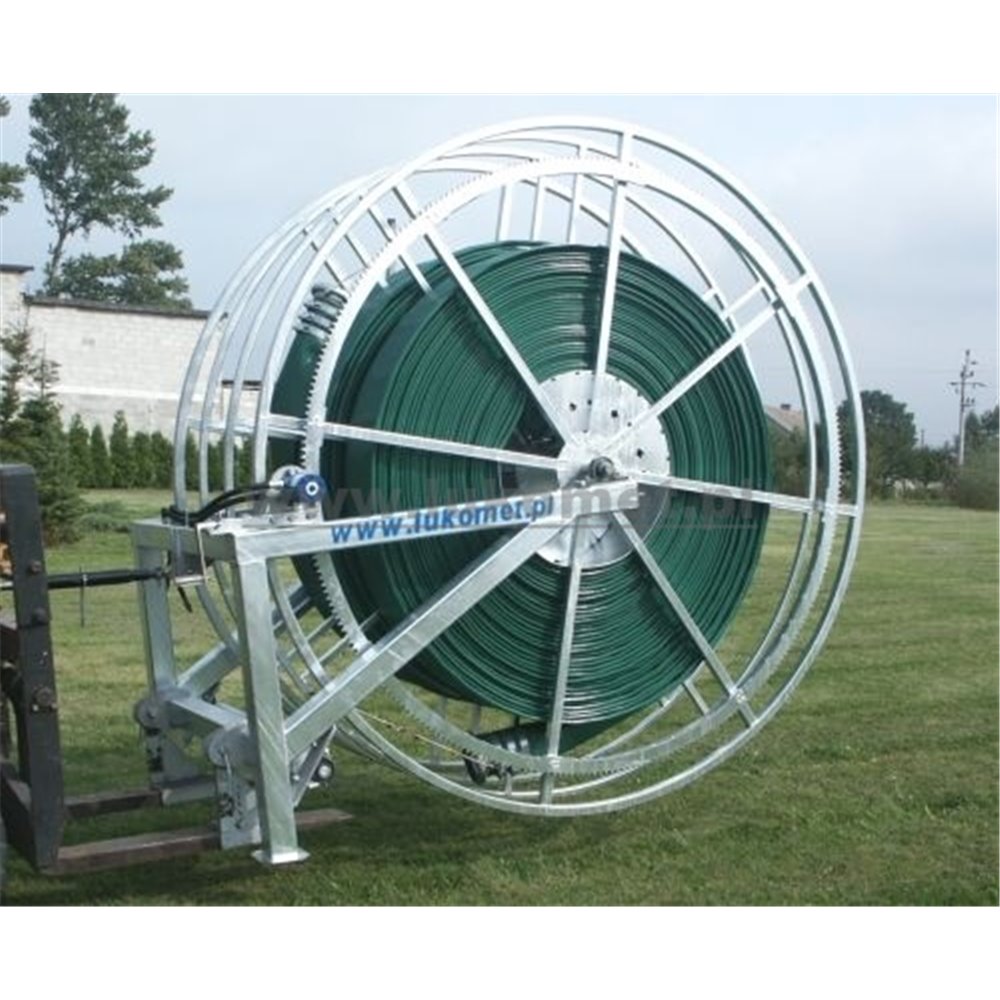

Zwijadło do węży płaskich D.150
F131, D150
Przeznaczenie
Zwijadło przeznaczone jest do przemieszczania linii przesyłowych deszczowni montowanych ze stosunkowo ciężkich węży płaskich średnicy 150 mm i długości pojedynczych odcinków 130 m. Zwijadło montowane jest na trzypunktowy układ zawieszenia ciągnika rolniczego klasy minimum 3T, wyposażonego w dwa szybkozłącza hydrauliki zewnętrznej o ciśnieniu roboczym 16 MPa. Na szpulę zwijadła można nawinąć (leżący na polu) 3 odcinki węża, przewieść go na nowe stanowisko nawet znacznie oddalone, rozwinąć na nowym miejscu.
Budowa i zasada działania
Na stalowej ramie spawanej z profili zamkniętych ułożyskowana jest szpula, napędzana (poprzez wieniec z zazębieniem zewnętrznym) silnikiem hydraulicznym wykorzystującym hydraulikę zewnętrzną ciągnika. Rama nośna i szpula są cynkowane ogniowo. U dołu konstrukcji zwijadło posiada ułożyskowaną rolkę która umożliwia zaginanie węża do góry bez uszkodzeń o ramę.
Leżący na polu wąż wkładamy jednym z szybkozłączy w bęben zwijadła Wąż powinien być zwijany spod ciągnika jadąc przodem w kierunku drugiego końca węża. Po włączeniu napędu hydraulicznego szpuli i ruszeniu ciągnikiem w przód wąż zaczyna się nawijać. Zwijanie odbywa się przy nieznacznie uniesionym podnośniku ciągnika. W tej pozycji możemy transportować nawinięte 3 odcinki 130 m nawet na kilkukilometrowe odległości. Na nowym stanowisku rozsprzęglamy szpulę za pomocą korby przy silniku hydraulicznym i odwijamy wąż przejeżdżając ciągnikiem. Z jednego przejazdu można uzyskać rozwinięcie magistrali D.150 390 m. Po sezonie nawodnieniowym węże mogą spoczywać na szpuli w celu przechowywania. Zwijadło z powodzeniem można również wykorzystać do średnicy węża D.100 którego można w jednym odcinku umieścić na zwijadle do 200 m.
Dane Techniczne
Długość mm 2800
Szerokość maksymalna mm 1540
Wysokość mm 2600
Masa bez węża kg 510
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
