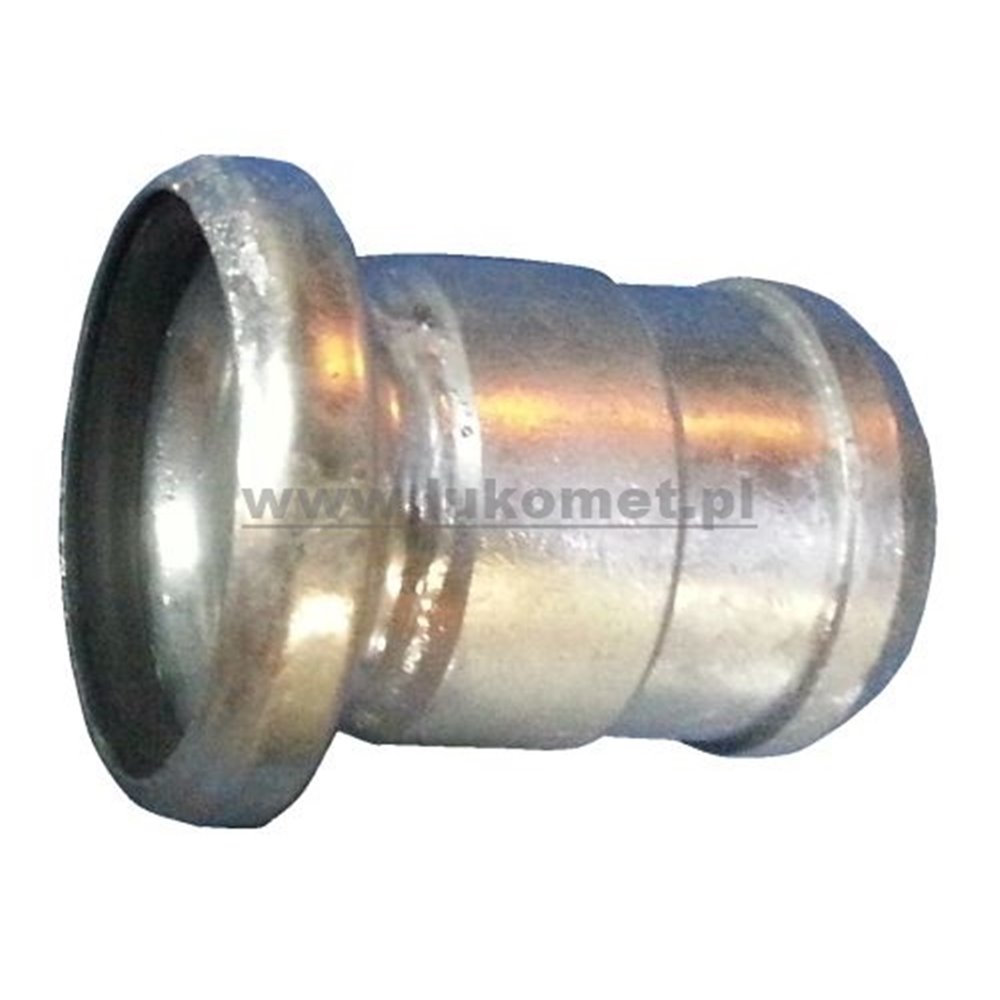

Okucia szybkozłączne rur PE, żeński typ B

Przeznaczenie i zakres stosowania

Przeznaczone są do oprawiania rur polietylenowych w średnicach od 50 do 110 mm dla naziemnych deszczownianych linii przesyłowych. Umożliwiają łatwy montaż i demontaż z innymi elementami systemu deszczowni zakończonymi szybko­złączami żeńskimi typu BAUER. Zapewniają pełną szczelność, błyskawiczne połączenie jednym ruchem ręki i swobodę zmiany kierunku połączenia w zakre­sie do 15^O. System BAUER jest najczęściej stosowa­nym przez ŁUKOMET systemem połączeń desz­czownianych. Solidne okucia szybkozłączne rur PE mogą być stosowane również do łączenia elementów wszędzie tam gdzie mamy do czynienia z transportem wody np. w odwodnieniowych rurociągach zrzutowych. Ostro wykończone wgłębienia zapewniają odpowiednią szczelność i wytrzymałość mechaniczną połączenia. Okucia przeznaczone są do rur polietylenowych wykonanych z PE80 SDR 17,6 i PE100 SDR17. Ciśnienie robocze do 10 Atm, do wody czystej.

Konstrukcja i komplementacja

Okucie F362,B2 spawane jest w osłonie CO₂ z elementów ze stali ST3S: grubościennej rury toczonej dla konkretnej średnicy rury PE i wytłoczki kielichowej UB11,D302. Całość cynkowana ogniowo. Mufa jest toczona z rury grubościennej dla montażu wewnątrz końcówki rury PE na gorąco. W kielichu znajduje się oring gumowy dla uszczelnienia całego połączenia UB11,D305. Łączenie okucia z rurą PE na gorąco np. przy użyciu palnika gazowego rozgrzewając koniec rury od środka i przez umiarkowane zaciśnięcie opaską śrubową.

Dane techniczne

ŁUKOMET wykona również okucia w systemie BAUER dla większych średnic lub innych rur PE niż podano, oraz w innych systemach połączeń np. PERROT, kołnierzowe, włoskie.
