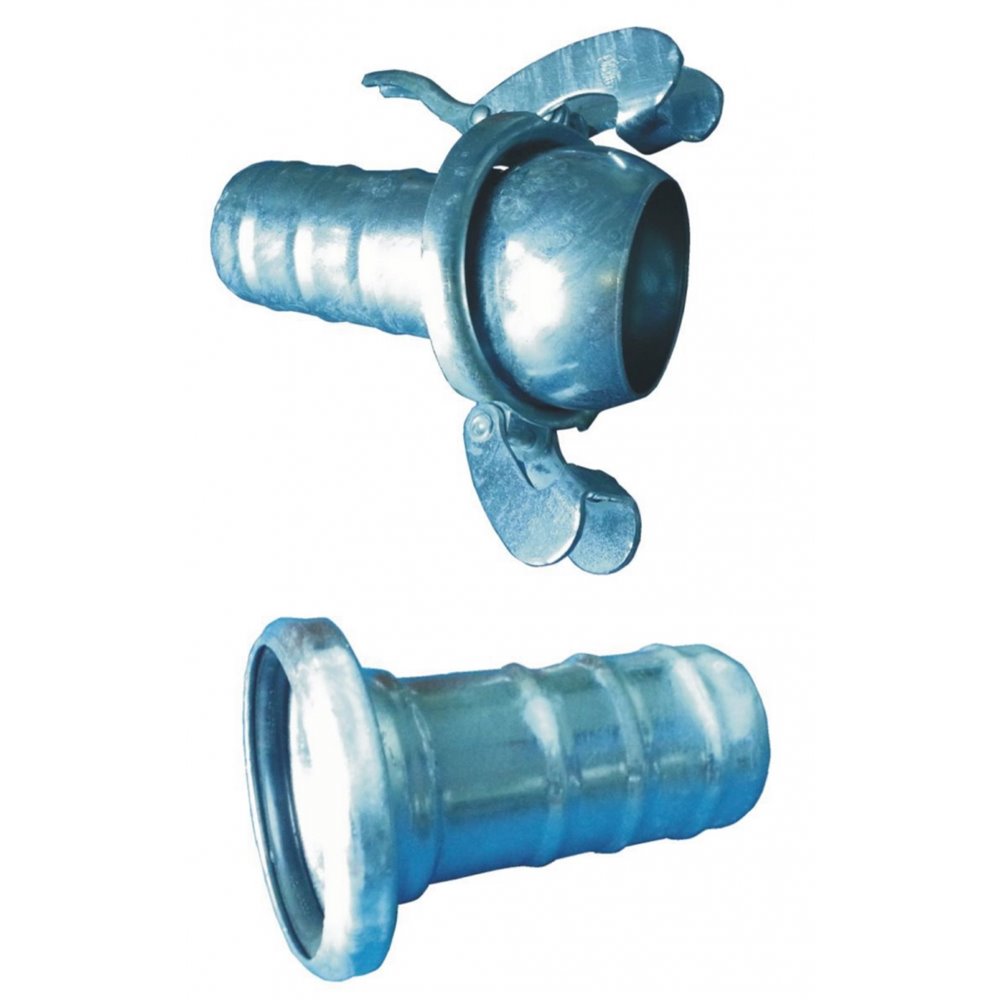

Okucia szybkozłączne węży tłocznych, męskie typ B

Okucia szybkozłączne węży tłocznych, męskie typ B

F300 - Rurociągi szybkozłączne
F373,309,B

Przeznaczenie i zakres stosowania

Przeznaczone są do oprawiania płaskich węży tłocznych poliestrowych lub gumowych o średnicach od 50 do 200 mm dla rurociągów elastycznych szybkozłącznych. Umożliwiają łatwy montaż i demontaż z innymi elementami rurociągu zakończonymi szybko­złączami żeńskimi typu BAUER. Zapewniają pełną szczelność, błyskawiczne połączenie jednym ruchem ręki i swobodę zmiany kierunku połączenia w zakre­sie do 15O. System BAUER jest najczęściej stosowa­nym przez ŁUKOMET systemem połączeń desz­czownianych. Solidne okucia szybkozłączne węży tłocznych mogą być stosowane również do łączenia elementów ssawnych. Łagodnie ukształtowane garby sprawiają że są niezastąpione przy oprawianiu wraż­liwych na miejscowe zrywanie osnowy. Jakkolwiek, wymiar we­wnętrzny węża tłocznego powinien odpowiadać wymiarowi karbowanego elementu okucia, z tolerancją + 2%, Ciśnienie robocze do 12 Atm, do wody czystej.

Konstrukcja i komplementacja

Okucie F373,309,B spawane jest w osłonie CO2 z elementów ze stali ST3S: cienkościennej rury potrójnie karbowanej i wytłoczki kulowej UB11,D303. Całość cynkowana ogniowo. Rozmieszczenie garbów uwzględnia montaż z płaskim wężem tłocznym przy pomocy opaski zaciskowej lub wiązania drutem. Do tego okucia, w celu połączenia z żeńskim elementem szybkozłącza kompletowany jest ocynkowany pierścień zamykający UB11,D304.

Dane techniczne

Numer katalogowy

Wytłoczka kulowa    (1)

na wąż płaski

[mm]

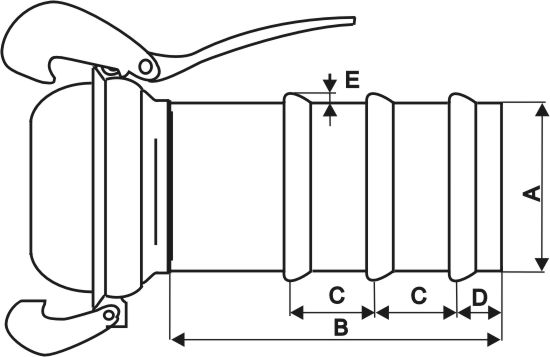

Wymiar [mm]

Waga [kg]

Okucia szybkozłączne węży tłocznych, męskie typ B

A

B

C

D

E

F373,309,B50

HK50

51

50

170

40

20

2

0,8

F373,309,B75

HK76

76

75

175

40

35

2

1,8

F373,309,B90

HK89

90

89

180

45

35

2

2,7

F373,309,B100

HK108

102

100

180

45

40

2

3,5

F373,309,B110

HK108

110

108

180

45

40

2

3,6

F373,309,B125

HK133

127

125

185

45

35

3

4,6

F373,309,B150

HK159

152

150

190

55

40

3

6,5

F373,309,B200

HK194

203

200

250

60

45

3

11,1



Powyższe wymiary mają charakter orientacyjny i mogą się różnić w zależności od konkretnej partii okuć.

ŁUKOMET wykonuje również okucia w systemie BAUER ze stali kwasoodpornej lub aluminium, obsadzane na gorąco na rurach PE, oraz w innych systemach także w średnicach powyżej 200 mm, i inne.

Okucia do węży ssących wykonywane są w podobny sposób. Mają wówczas 2 przegarbienia zamiast 3.

ŁUKOMET
F373,309,B
na wąż o średnicy [mm]
50 - 200

Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.

Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
