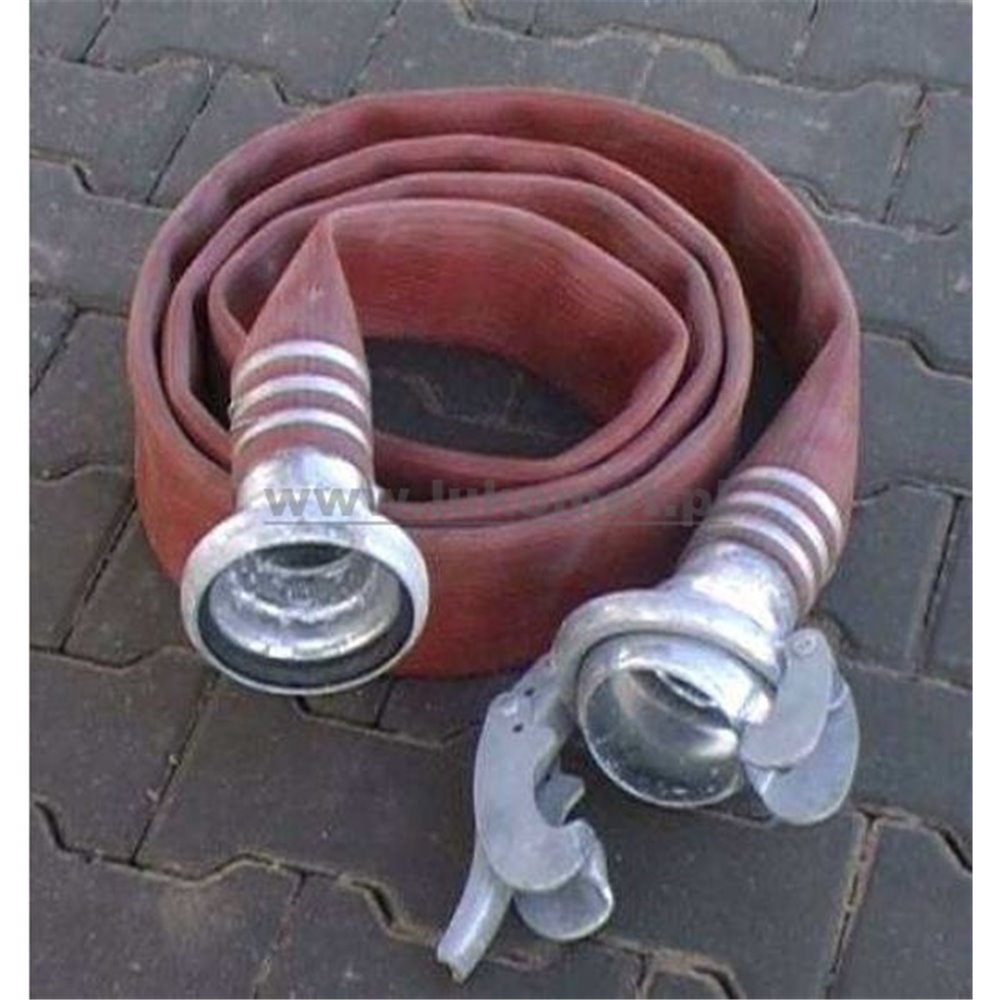

Rurociągi elastyczne szybkozłączne na wężach gumowych FE
F372,1
Przeznaczenie
Węże płaskie typu Flat podobne do strażackich stosowanie są do przesyłania wody pod ciśnieniem. Szczególnie są przydatne do elastycznych połączeń pompy z sztywną linią przesyłową, hydrantu z maszyną deszczującą jak również do budowy kompletów łatwo demontowalnych rurociągów przesyłowych, nawet na znaczne odległości.
Budowa
Do budowy rurociągów elastycznych ŁUKOMET wykorzystuje np węże płaskie wysokiej wytrzymałości FE UF43.4 i oprawia je z szybkozłączami typu BAUER B235,B lub innymi na zamówienie.
Rdzeń węża stanowi tkana dzianina ze splotu wysokiej wytrzymałości włókien poliestrowych. Rdzeń ten jest przesycony na wskroś elastycznym nawet w niskich temperaturach tworzywem gumopodobnym. Budowa taka zapewnia bardzo wysoką wytrzymałość na rozrywanie uszkodzenia mechaniczne. Materiały użyte do produkcji odporne są na czynniki korodujące, na procesy wywołujące starzenie materiału, związki olei, paliw, alkoholi etylowych oraz niekorzystne warunki atmosferyczne, co odpowiada światowym normom. Dodatkowymi zaletami węży są amortyzacja momentu skrętnego w momencie włączania agregatu pompowego i absorpcja drgań występujących w czasie eksploatacji ujęcia.
Specjalnie przygotowane do każdego węża szybkozłącza dźwigniowe obsadzane są za pomocą obejm zaciskowych i skręcane śrubami, po 3 obejmy na każdy koniec. Szybkozłącza stalowe cynkowane ogniowo.
Połączenie takie daje pewność pracy przy dużym ciśnieniu i możliwość szybkiego spinania i rozpinania dla przemieszczania rurociągu.
Dane techniczne (dla węża bez okuć)
|
Nr katalogowy
|
Średnica wewn. [mm]
|
Gwarantowane
ciśnienie robocze [Atm]
|
Ciśnienie niszczące [Atm]
|
Masa
[kg/mb]
|
Grubość
ścianki
[mm]
|
Wytrzym. na rozciąg. [kg]*
|
Maks. długość odc. [m]
|
|
UF43.4.3
|
f76+2,0
|
16,5
|
50
|
0,95
|
3,1
|
8100
|
200
|
|
UF43.4.35
|
f90+2,5
|
13,3
|
40
|
1,15
|
3,3
|
9100
|
200
|
|
UF43.4.4
|
f102+2,5
|
12,7
|
38
|
1,35
|
3,3
|
10200
|
200
|
|
UF43.4.45
|
f114+3,0
|
11,7
|
35
|
1,4
|
3,3
|
11200
|
200
|
|
UF43.4.5
|
f127+3
|
10
|
30
|
1,70
|
3,3
|
12200
|
200
|
|
UF43.4.6
|
f154+3
|
14
|
42
|
2,20
|
3,8
|
16600
|
200
|
*Całkowite obciążenie wzdłużne
F372,1
- Średnica wewn. [mm]
- 76 - 154
- Gwarantowane ciśnienie robocze [Atm]
- 10 - 16,5
- Ciśnienie niszczące [Atm]
- 30 - 50
- Maks. długość odc. [m]
- 200
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
