Hydranty przelotowe rurociągów PE
F421.T
Przeznaczenie
Hydranty przelotowe są częścią podziemnych deszczownianych linii przesyłowych służącą do poboru wody w dowolnym punkcie linii do celów nawodnień. Nie wstrzymują przepływu wody w układzie przesyłowym, mogą umożliwiać zmianę kierunku trasy linii i jej rozwidlenia. Stosowane są tam gdzie wymagana jest pełna szczelność jednocześnie stanowią oddzielny demontowalny element z układu.
Konstrukcja i kompletacja

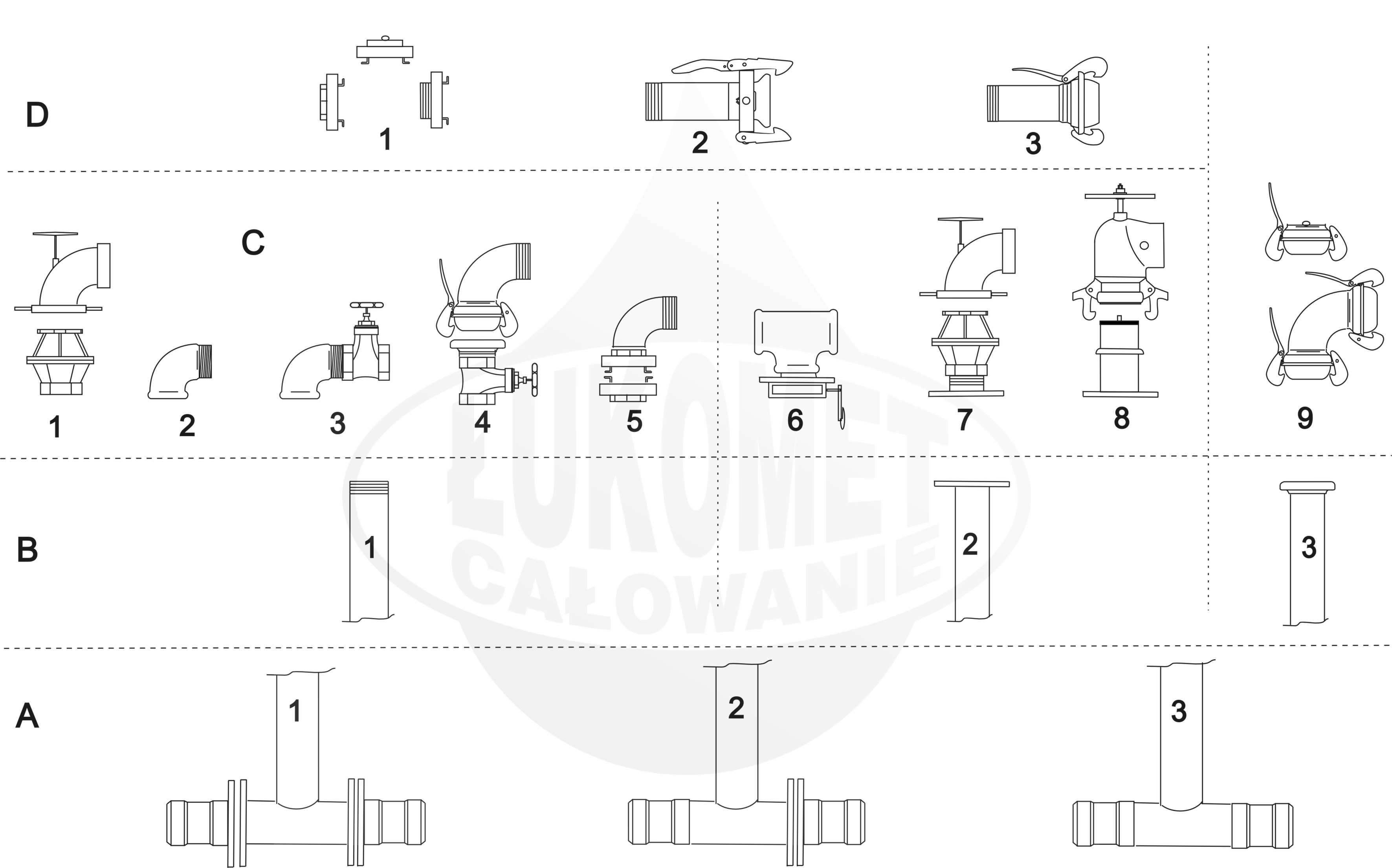

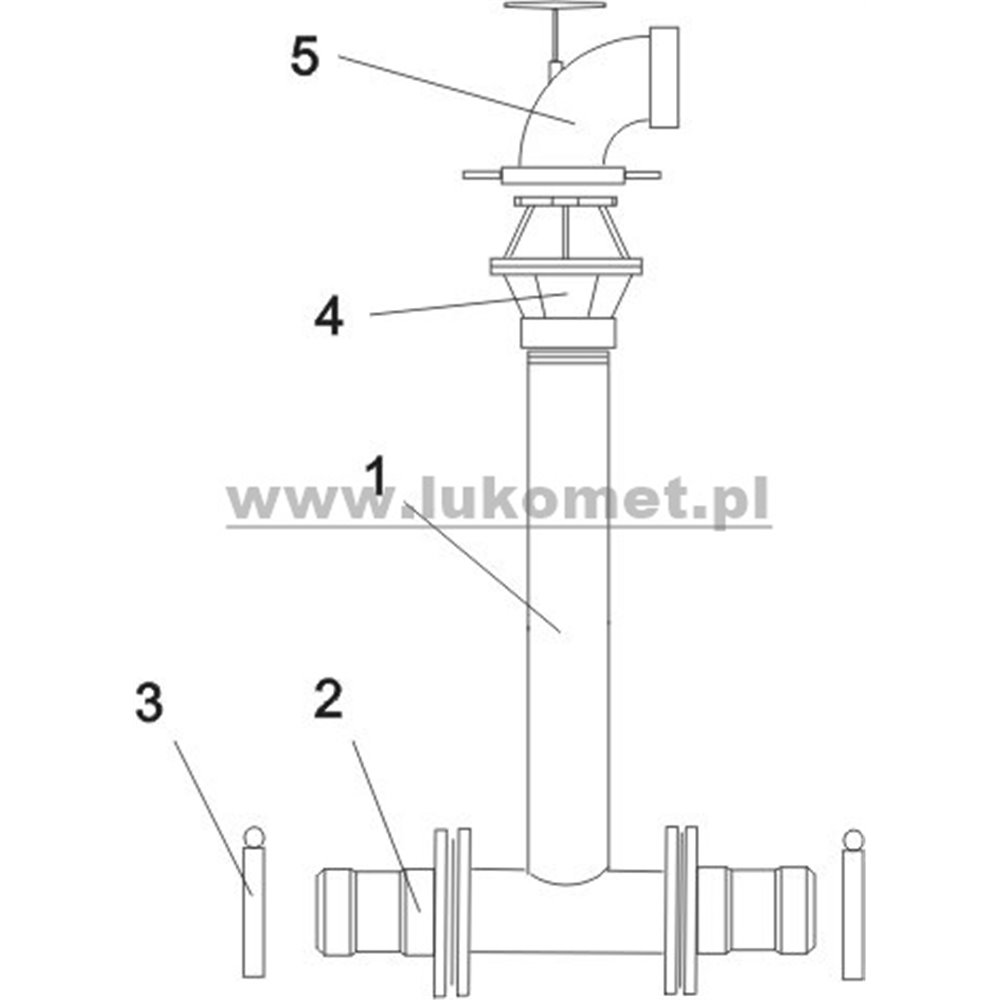

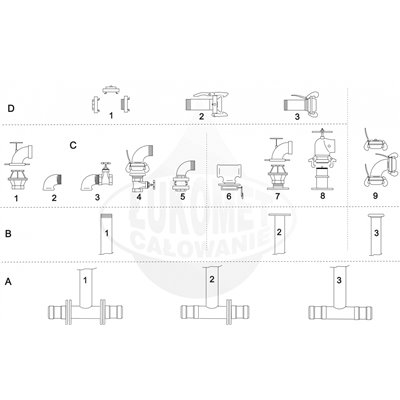

W dowolnym hydrancie przelotowy można wyróżnić dwa zasadnicze zespoły elementów: podstawę hydrantu 1 z przyłączami 2 i opaskami 3, oraz głowicę z zaworem 4 + 5. Zasada ta może być realizowana na wiele sposobów. Ze względu na różnorodność ostatecznego wykonania hydrantów przelotowych zależnych od specyficznych wymagań odbiorcy nie podaje się konkretnego rozwiązania. Przedstawiono przykłady rozwiązań występujących najczęściej w praktyce produkcyjnej ŁUKOMET.
Elementy kołnierzowe skręcane śrubami i uszczelniane na uszczelki płaskie. Elementy stalowe (jak poz 2) łączone są z rurą PE na gorąco i zaciskane opaską stalową. Wykonywane są na rury PE63, PE75, PE90, PE110 i większe. Wysokość podstawy 1 najczęściej w zakresie 0,5 – 1,2 m. Elementy podziemne cynkowane ogniowo. Wyroby kompletowane na zamówienie.
Odmiany
Hydranty przelotowe w zagłębieniach mogą być wyposażane w zawory spustowe. Miejsce z hydrantem na linii przesyłowej można wykorzystać również dla zainstalowania manometru, zaworu redukcyjnego, odpowietrznika itp.
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
