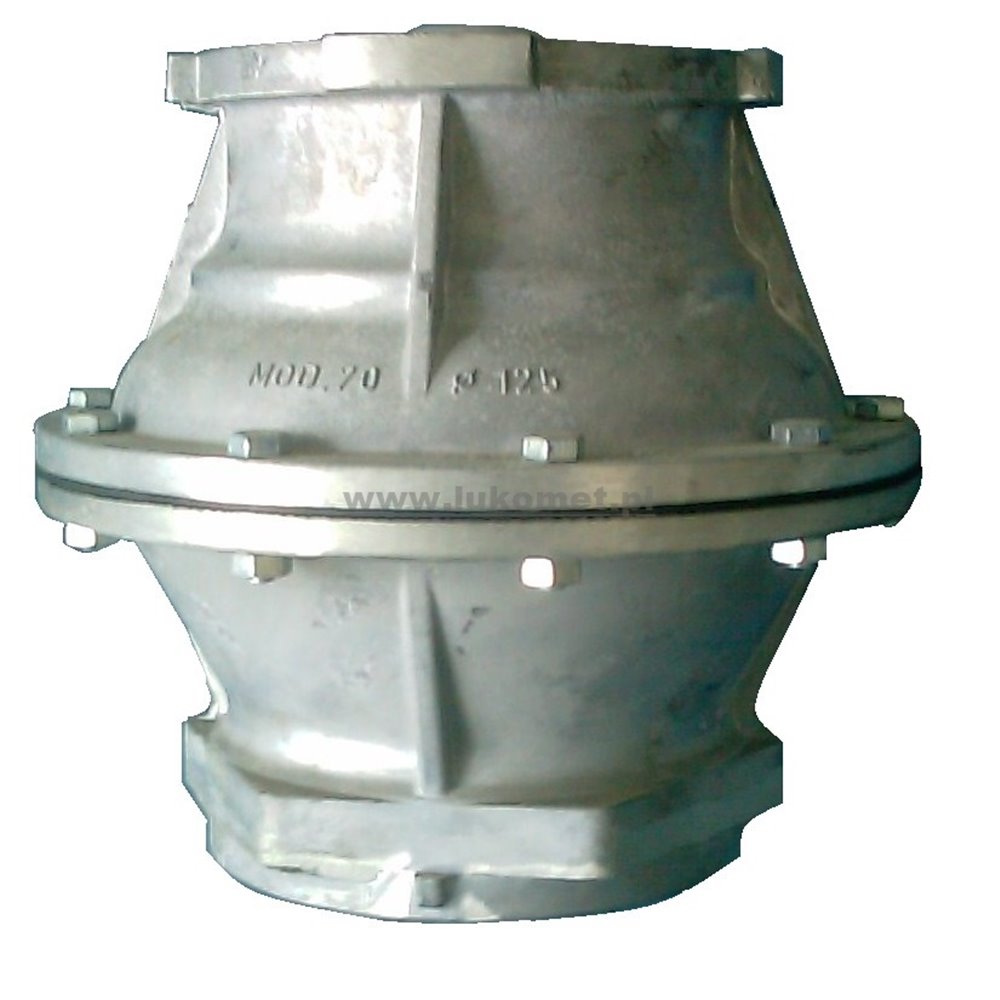

Głowice hydrantowe bajonetowe
F531,1
Przeznaczenie
Głowice hydrantowe służą do sprawnego korzystania z deszczownianej linii przesyłowej, jako zawory czerpalne dla naziemnych urządzeń deszczujących. Są elementem do zamocowania na podstawie hydrantu (element stały). W celu otwarcia wymagają zastosowania łuku hydrantowego bajonetowego (element przenośny). Głowice występują w ilości odpowiadającej ilości hydrantów. Łuków hydrantowych potrzeba tyle co deszczowni. Do pracy w instalacjach o ciśnieniu od 0 do 10 Atm.
Budowa i działanie

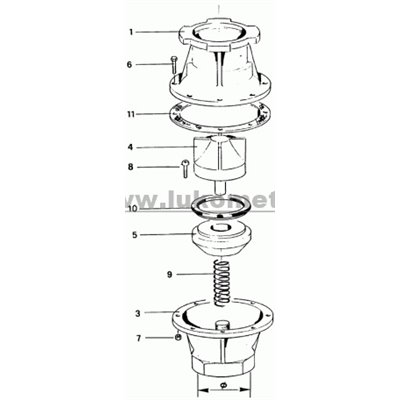

Konstrukcja wykonana z aluminium. Składa się zasadniczo z korpusu górnego 1 z przyłączem bajonetowym, korpusu dolnego 3 z przyłączem gwintowanym wewnętrznie i elementów zaworu 4 i 5 które dociska od dołu sprężyna 9. Zawór otwiera się do dołu. Ciśnienie wody dociska zawór do korpusu. Rozwiązanie takie daje dobre warunki dla zapewnienia szczelności, ale wymaga użycia odpowiednio dużego nacisku dla otwarcia zaworu. Poprzez nacisk wrzeciona łuku hydrantowego obsadzonego na korpuie zawór obniża się i otwiera przepływ wody. Zawór uszczelniony jest do korpusu uszczelką gumową. Połączenie głowica – łuk uszczelnione jest na łuku gumową uszczelką doczołową.
Dane techniczne
|
Nr katalogowy
|
Wymiar Ø [cal]
|
Przepustow. [m3/h]
|
Masa [kg]
|
|
F531,1,60
|
2
|
20
|
1,1
|
|
F531,1,80
|
3
|
50
|
1,8
|
|
F531,1,100
|
4
|
80
|
3,0
|
|
F531,1,120
|
5
|
120
|
4,3
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
