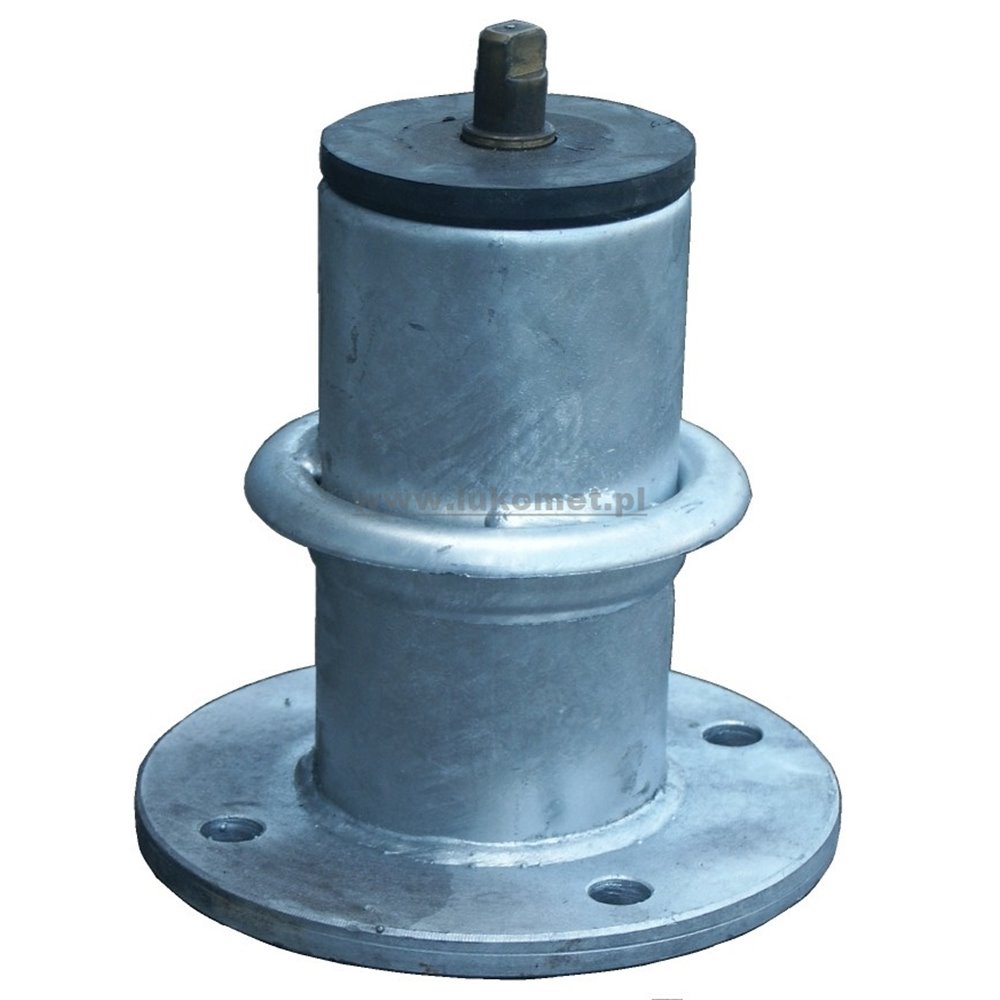

Głowice hydrantowe RAESA kołnierzowe
Przeznaczenie
Głowice hydrantowe służą do sprawnego korzystania z deszczownianej linii przesyłowej, jako zawory czerpalne dla naziemnych urządzeń deszczujących. Są elementem do zamocowania na podstawie hydrantu (element stały). W celu otwarcia wymagają zastosowania łuku hydrantowego (element przenośny). Głowice występują w ilości odpowiadającej ilości hydrantów. Łuków hydrantowych potrzeba tyle co deszczowni. Do pracy w instalacjach o ciśnieniu od 0 do 12 Atm.
Budowa i działanie
Konstrukcja stalowa cynkowana ogniowo. Możliwe jest wykonanie aluminiowe. W dolnej części znormalizowany kołnierz do połączenia na śruby ze stałą częścią linii przesyłowej. Z kołnierza wyprowadzony jest korpus który po zewnątrz okala pierścień dla zamocowania haków łuku hydrantowego. Wewnątrz korpusu tuleja z gwintem wewnętrznym dla prowadzenia trzpienia zaworu. Zawór w potaci pokrywy gumowej prowadzony jest przez trzpień i domyka głowicę od zewnątrz. Wierzchołek trzpienia wystaje ponad zawór dla otwierania i zamykania zaworu za pomocą łuku hydrantowego.
Zawór otwiera się do góry. Ciśnienie wody ułatwia podnoszenie pokrywy zaworu. Rozwiązanie takie daje dobre warunki dla zapewnienia swobody otwierania i zamykania bez względu na panujące ciśnienie i jest przy tym wystarczająco szczelne. Po założeniu łuku na głowicę pokręcamy za rękojeść i przez to pokręcamy trzpieniem głowicy. Pokrywa podnosi się i otwiera przepływ wody w kierunku łuku do góry. Głowicę od dołu, należy przykręcić śrubami do podstawy hydrantu rurociągu lub innego elementu instalacji np. trójnika rurociągu z rur naziemnych. Połączenie głowica – łuk uszczelnione jest na łuku gumową uszczelką wargową.
Dane techniczne
|
Nr katalogowy
|
Wymiar kołnierza
wg PN10
|
Wymiar
zewn. zaworu
|
Wyskość
[mm]
|
Przepustowość
[m3/h]*
|
|
F532,3,3/50
|
DN50
|
3”
|
190
|
35
|
|
F532,3,475240
|
DN65
|
4”
|
235
|
60
|
|
F532,3,475340
|
DN80
|
4”
|
235
|
60
|
|
F532,3,475440
|
DN100
|
4”
|
235
|
60
|
* Przy stratach ciśnienia 0,2 Atm na połączeniu hydrantowym.
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
