Łuki hydrantowe bajonetowe
F531,3
Przeznaczenie
Łuk hydrantowy służy do obsługi głowic hydrantowych bajonetowych w celu otwierania zaworu wewnątrz głowicy dla skorzystania z deszczownianej linii przesyłowej. Są elementem przenośnym układu głowica - hydrant. Łuków hydrantowych potrzeba tyle co deszczowni lub rurociągów naziemnych. Głowice występują w ilości odpowiadającej ilości hydrantów. Do pracy w instalacjach o ciśnieniu od 0 do 10 Atm.
Budowa i działanie

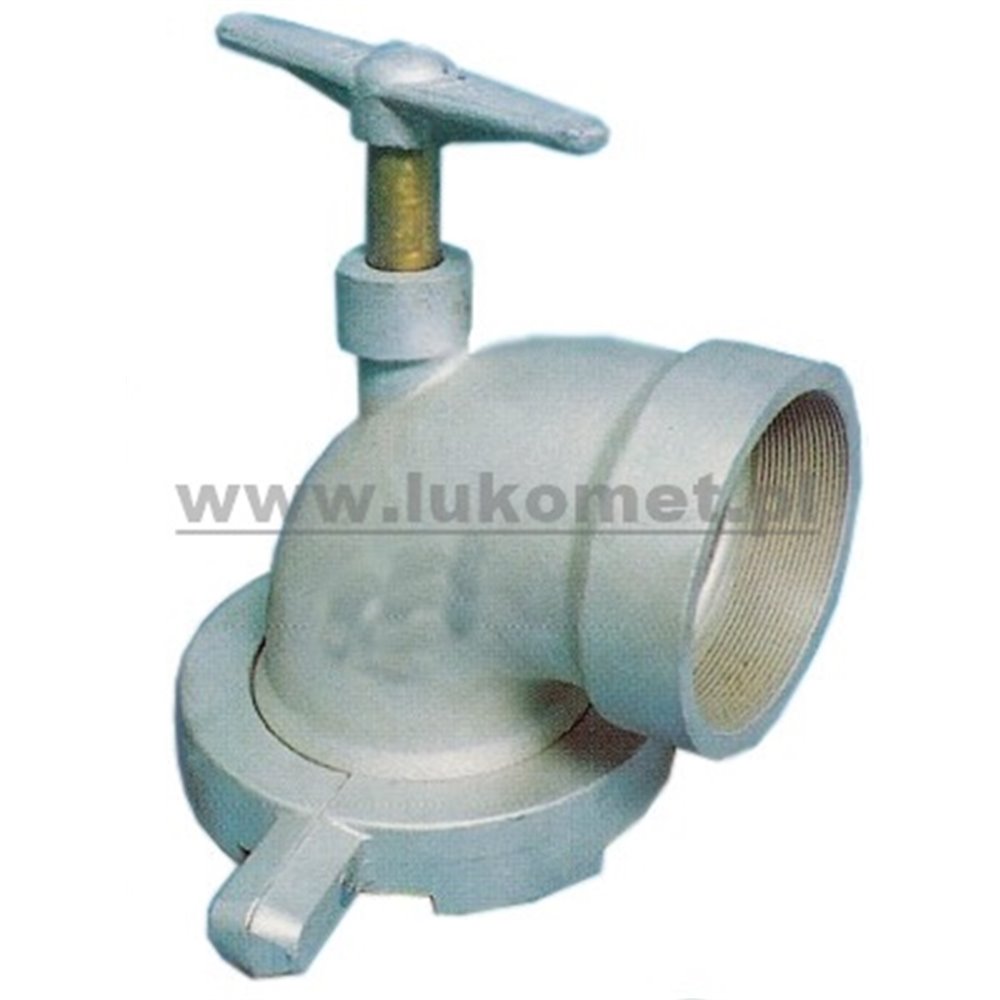

Konstrukcja wykonana z aluminium. Składa się zasadniczo z korpusu górnego 4 z przyłączem gwintowanym wewnętrznie, luźnego przypięcia bajonetowego 8 i wrzeciona 1 obsadzonego w tulei mosiężnej 6. Wrzeciono uszczelnione jest dławicą z oringu 3. Sprężyna 13 zabezpiecza przed samoczynnym zwolnieniem złącza. Poprzez pokręcanie za rękojeść łuku hydrantowego obsadzonego na głowicy hydrantowej wrzeciono opuszcza się w dół i otwiera zawór w głowicy. Wymiar 3” i 4” łuku hydrantowego dostępny jest również w wersji z długim korpusem (typ wysoki). Zalecane w miejscach gdzie głowica musi być zagłębiona pod powierzchnią terenu. Połączenie głowica – łuk uszczelnione jest na łuku gumową uszczelką doczołową 10.
Dane techniczne
|
Nr katalogowy
|
Wymiar Ø [cal]
|
Przepustowość [m3/h]
|
Masa
[ kg]
|
|
F531.3.60
|
2
|
20
|
1,9
|
|
F531.3.80
|
3
|
50
|
2,9
|
|
F531.3.100
|
4
|
80
|
3,5
|
|
F531.3.120
|
5
|
120
|
6,1
|
|
F531.5.80
|
3
|
50
|
4,0
|
|
F531.5.100
|
4
|
80
|
5,4
|
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
