Deszczownie szpulowe IRTEC typ G4

Struktura G4 - Deszczownie szpulowe IRTEC typ G4

G200 - IRTEC
G231,G4

Deszczownie szpulowe IRTEC typ G4 są przeznaczone do nawodniania upraw rolniczych, ogrodniczych, użytków zielonych itp.

Przeznaczenie

Deszczownie szpulowe IRTEC typ G4 są przeznaczone do nawodniania upraw rolniczych, ogrodniczych, użytków zielonych itp.

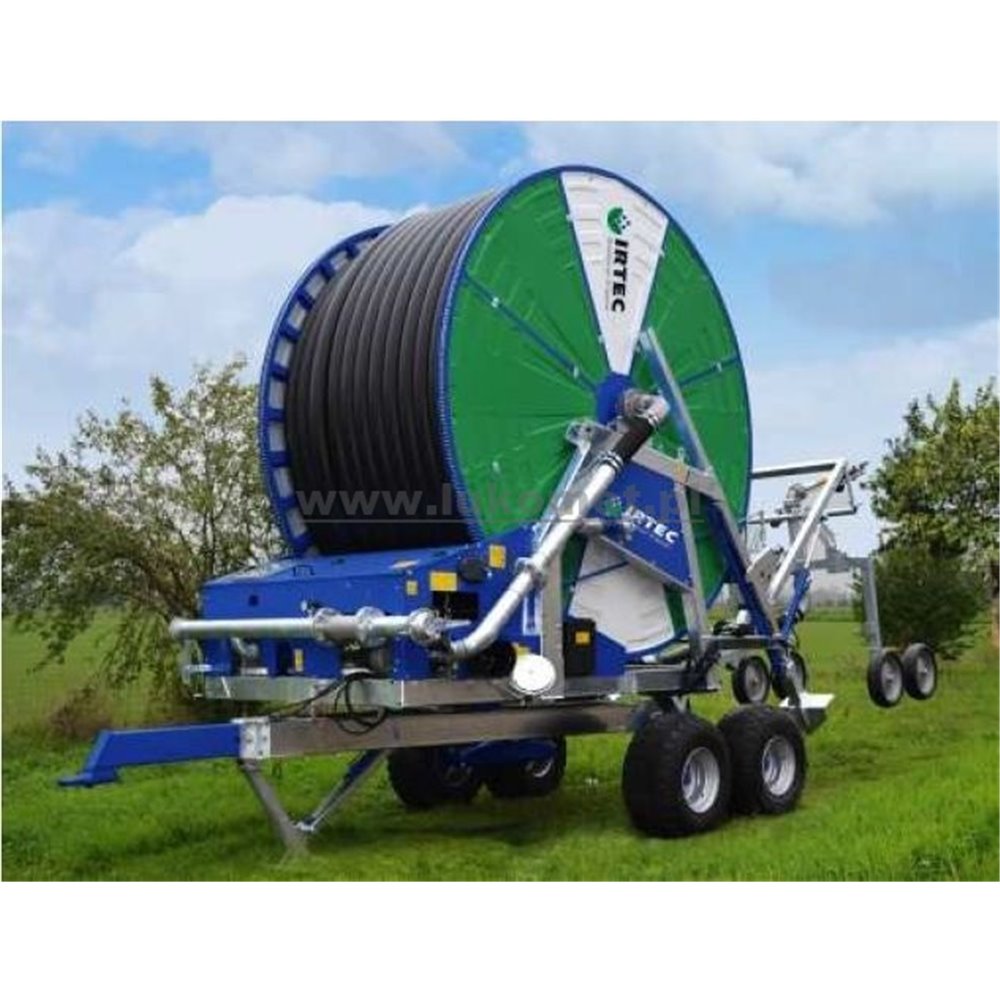

Budowa i działanie

Na 4-kołowym ocynkowanym podwoziu osadzona jest obrotowo wieża ze szpulą i wężem PE o średnicach od 110 do 140 mm i długościach węża od 400 do 730 m.

Napęd szpuli pochodzi z nowoczesnej turbiny wodnej pełnego przepływu z wewnętrzną oboczką. Przenoszony jest poprzez czterobiegowy reduktor z hamulcem i wejściem na WOM, za pośrednictwem podwójnego łańcucha na obwodzie szpuli.

Deszczownie typu G4 standardowo wyposażone są w: hydrauliczne podnoszenie wózka z wysuwaniem podpór, podnoszenie dyszla i obracanie wieży od hydrauliki ciągnika, sterownik EASY RAIN, przekładnia 4-biegowa synchronizowana, asymetryczny wózek zraszacza na 5 szerokich, pełnych kołach, elastyczny wąż przyłączeniowy, obustronne przyłącze węża elastycznego, zraszacz SIME z wymiennymi dyszami wg tabeli. Mechanizm automatycznego stopu szpuli po zakończeniu pracy oraz zabezpieczenie przed nieprawidłowym nawijaniem węża PE. Deszczownia wyposażona w osłony bezpieczeństwa zgodne z wymogami Polskimi i UE. Podwozie, wieża i wózek zraszacza ocynkowane ogniowo, szpula i akcesoria pokryte podkładem epoksydowym i pomalowane farbą poliuretanową o wysokiej trwałości

Parametry eksploatacyjne

parametry

nr. katalogowy
śr. węża PE
dł. węża PE

Zraszacz
śr. dysz
ciśnienie wejściowe
szerokość pasa
Wydajność

dł. x
szer. x
wys.
mm
m

mm
bar
m
m3/h

cm
G231,110G4/650
110
650
Ranger
22-24-26
5,1-8,0-10,7
59-74-83
31,3-45,8-59,5
2
445 x 249 x 439
G231,110G4/670
110
670
Ranger
22-24-26
5,2-8,1-10,9
59-74-83
31,3-45,8-59,5
2
G231,110G4/700
110
700
Ranger
24-26-28
5,8-9,3-10,5
62-77-80
37,4-53,9-62,4
4
G231,110G4/730
110
730
 Ranger
24-26-28
6,3-10,3-10,6
62-77-80
37,4-53,4-58,9
5
G231,120G4/600
120
600
Explorer
28-30-32
5,8-9,9-11
70-90-93
50,9-75,6-86,0
3
G231,120G4/640
120
640
Explorer
26-28-30
5,4-9,2-10,2
67-90-90
43,9-65,8-75,6
5
G231,125G4/550
125
550
Explorer
32-34-36
7,6-10,2-11,2
86-94-98
76,9-97,1-108,8
2
G231,125G4/600
125
600
Explorer
28-30-32
5,5-9,3-11,2
70-90-96
50,9-75,6-90,1
4
G231,125G4/620
125
620
Explorer
28-30-32
5,5-9,5-10,4
70-90-93
50,9-75,6-86,0
5
G231,135G4/500
135
500
Explorer
32-34-36
6,6-10,2-11,0
86-102-106
76,9-106,4-119,3
2
G231,140G4/400
140
400
Explorer
34-36-38
6,6-8,3-9,9
91-101-115
92,2-114,1-143,4
4
IRTEC
G231,G4
Wydajność [m3/h]
31,3 - 143,4
Dysze [mm]
22 - 38
Szer.pasa [mm]
59 - 115
Śr. wąż dł. [mm] / [m]
110 - 140 / 400 - 730
