Profesjonalne maszyny przeznaczone do wydajnego nawadniania dużych powierzchni upraw. Solidna, cynkowana ogniowo rama i szpula zaprojektowana z myślą o trwałości i odporności na korozję.

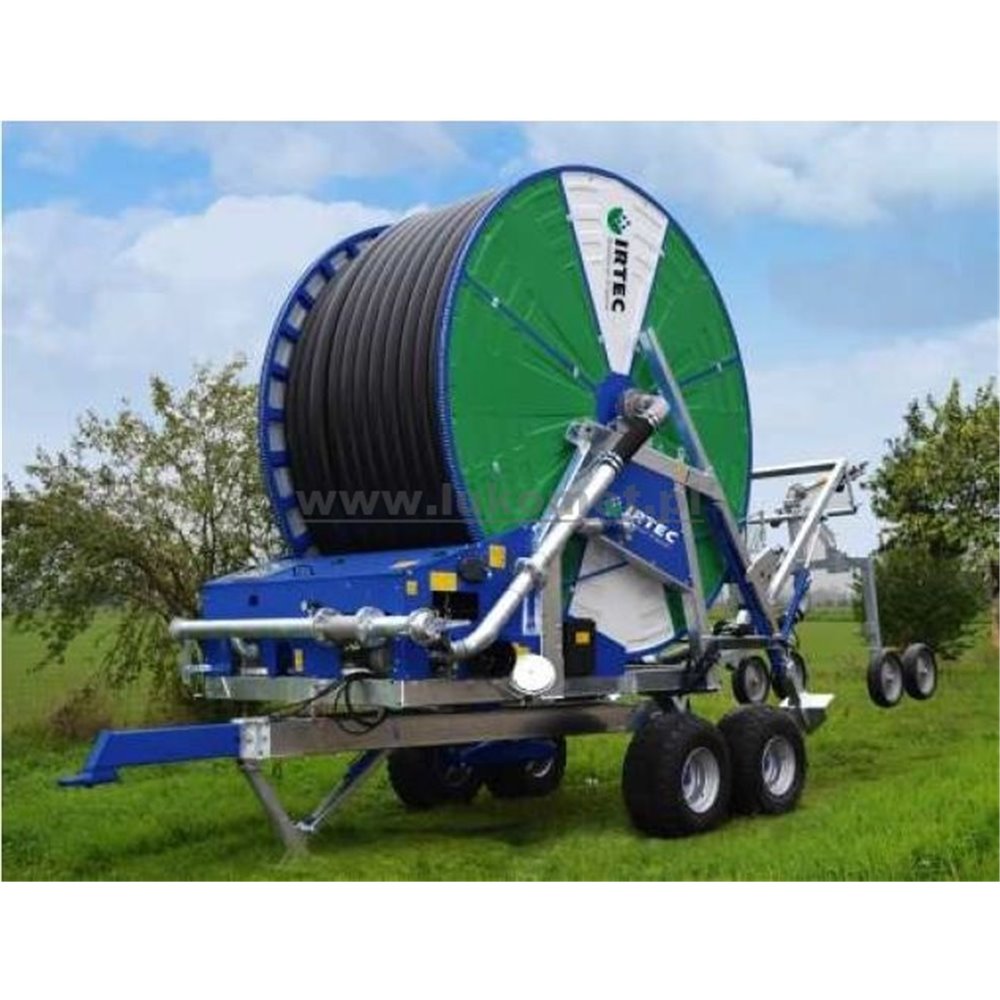

Struktura G4 Specjal - Deszczownie szpulowe IRTEC typ G4 Specjal
G231, G4S
Profesjonalne maszyny przeznaczone do wydajnego nawadniania dużych powierzchni upraw. Solidna, cynkowana ogniowo rama i szpula zaprojektowana z myślą o trwałości i odporności na korozję.
Przeznaczenie
Deszczownie szpulowe IRTEC typ G4 Specjal są przeznaczone do nawodniania upraw rolniczych, ogrodniczych, użytków zielonych itp.
Budowa i działanie
Na 4-kołowym ocynkowanym podwoziu osadzona jest obrotowo wieża ze szpulą i wężem PE o średnicach od 110 do 140 mm i długościach węża od 400 do 850 m.
Napęd szpuli pochodzi z nowoczesnej turbiny wodnej pełnego przepływu z wewnętrzną oboczką. Przenoszony jest poprzez czterobiegowy reduktor z hamulcem i wejściem na WOM, za pośrednictwem podwójnego łańcucha na obwodzie szpuli.
Deszczownie typu G4 Special standardowo wyposażone są w: hydrauliczne podnoszenie wózka z wysuwaniem podpór, podnoszenie dyszla i obracanie wieży od hydrauliki ciągnika, sterownik EASY RAIN, przekładnia 4-biegowa synchronizowana, asymetryczny wózek zraszacza na 5 szerokich, pełnych kołach, elastyczny wąż przyłączeniowy, obustronne przyłącze węża elastycznego, zraszacz SIME z wymiennymi dyszami wg tabeli. Mechanizm automatycznego stopu szpuli po zakończeniu pracy oraz zabezpieczenie przed nieprawidłowym nawijaniem węża PE. Deszczownia wyposażona w osłony bezpieczeństwa zgodne z wymogami Polskimi i UE. Podwozie, wieża i wózek zraszacza ocynkowane ogniowo, szpula i akcesoria pokryte podkładem epoksydowym i pomalowane farbą poliuretanową o wysokiej trwałości.
Parametry eksploatacyjne
|
parametry
nr. katalogowy
|
śr. węża PE
|
dł. węża PE
|
Zraszacz
|
śr. dysz
|
ciśnienie wejściowe
|
szerokość pasa
|
Wydajność
|
|
dł. x
szer. x
wys.
|
|
mm
|
m
|
|
mm
|
bar
|
m
|
m3/h
|
|
cm
|
|
|
G231,110G4S/750
|
110
|
750
|
Ranger
|
24-26-28
|
6,4-10,4-10,8
|
62-77-70
|
37,4-53,9-58,9
|
5
|
445 x 249 x 455
|
|
G231,110G4S/810
|
110
|
810
|
Ranger
|
24-26-28
|
6,6-7,6-8,8
|
62-66-70
|
37,4-43,9-50,9
|
3
|
|
|
G231,110G4S/850
|
110
|
850
|
Ranger
|
24-26-28
|
6,6-7,6-8,8
|
62-77-70
|
37,4-53,9-50,9
|
2
|
|
|
G231,120G4S/650
|
120
|
650
|
Explorer
|
26-28-30
|
5,4-9,3-10,3
|
67-90-90
|
43,9-65,8-75,6
|
4
|
|
|
G231,120G4S/670
|
120
|
670
|
Explorer
|
26-28-30
|
5,5-9,4-10,4
|
67-90-90
|
43,9-65,8-75,6
|
4
|
|
|
G231,125G4S/650
|
125
|
650
|
Explorer
|
28-30-32
|
5,6-8,8-10,7
|
70-86-93
|
50,9-71,7-86,0
|
4
|
|
|
G231,135G4S/520
|
135
|
520
|
Explorer
|
32-34-36
|
6,6-9,4-10,9
|
86-99-106
|
76,9-101,8-119,3
|
1
|
|
|
G231,140G4S/450
|
140
|
450
|
Explorer
|
34-36-38
|
6,8-8,6-9,9
|
93-102-109
|
92,2-114,1-132,9
|
4
|
|
|
G231,140G4S/470
|
140
|
470
|
Explorer
|
34-36-38
|
7,0-8,1-10,2
|
93-98-109
|
92,2-108,8-132,9
|
3
|
|
|
G231,140G4S/500
|
140
|
500
|
Explorer
|
34-36-38
|
7,1-9,0-10,4
|
93-102-109
|
92,2-114,1-132,9
|
2
|
G231, G4S
- Wydajność [m3/h]
- 37,4 - 132,9
- Dysze [mm]
- 24 - 38
- Szer.pasa [mm]
- 62 - 109
- Śr. wąż dł. [mm] / [m]
- 110 - 140 / 400 - 850
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
