Filtr dyskowy IRRITEC

Przeznaczenie

Filtry dyskowe przeznaczone są do filtrowania wody używanej w ogrodnictwie do nawodnień kropelkowych i mikrozraszaczowych. W zależności od stosowanych wkładów dyskowych filtr oczyszcza wodę z zanieczyszczeń mechanicznych mineralnych ta­kich jak drobiny piachu, mułu, oraz biologicznych takich jak glony i mikroor­ganizmy słodkich wód powierzchniowych. Przy niewielkiej ilości zanieczyszczeń występuje jako filtr główny dla danej instalacji. Przy dużej ilości zanieczyszczeń filtry dyskowe pracują jako filtry II-go stopnia doczyszczające na końcu zestawów filtrów piaskowych.

Budowa i zasada działania

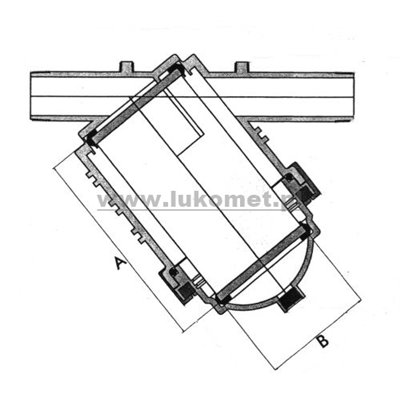

Filtr dyskowy składa się zasadniczo z korpusu, pokrywy i wkładu. Korpus posiada z obu stron przyłącza gwintowane zewnętrznie i ukośnie skierowaną obudowę wkładu. Pokrywa filtra demontowana jest z korpusu za pomocą klamry lub nakrętki. W dolnej części pokrywy jest przyłącze gwintowane ½ lub ¾” na zawór spustowy. Wkład filtracyjny składa się z w wielu specjalnie ukształtowanych cienkich dysków spiętych w monolit w formie walca. Jest wiele rodzajów dysków różniących się między sobą dokładnością czyszczenia i zarazem kolorem. Standardowo stosuje się dyski czerwone o dokładności czyszczenia 130 mikronów. Pojedyncze dyski dla zwiększenia całkowitej przepustowości można łączyć równolegle w baterie. W celu filtracji filtr dyskowy musi być zamontowany w odpowiednim kierunku przepływu wody oznaczonym strzałką na korpusie. Woda przepływając przez filtr osadza zanieczyszczenia większe niż przeloty między dyskami na zewnątrz wkładu z dysków. W celu oczyszczenia dysków należy je wymontować, poluzować i po zluzowaniu zacisku wypłukać bieżącą wodą. W przypadku szybkiego zabrudzania się wkładu należy zastosować filtry wstępne (żwirowo-piaskowe) lub automatyczne filtry dyskowe samopłuczące. Dla kontroli warunków pracy filtra służą wyprowadzenia dla zamontowania manometrów na króćcu dolotowym i wylotowym.

Dane techniczne:

Ciśnienie maks. 8 Atm

Korpus z polipropylenu

Uszczelnienie korpusu wargowe
