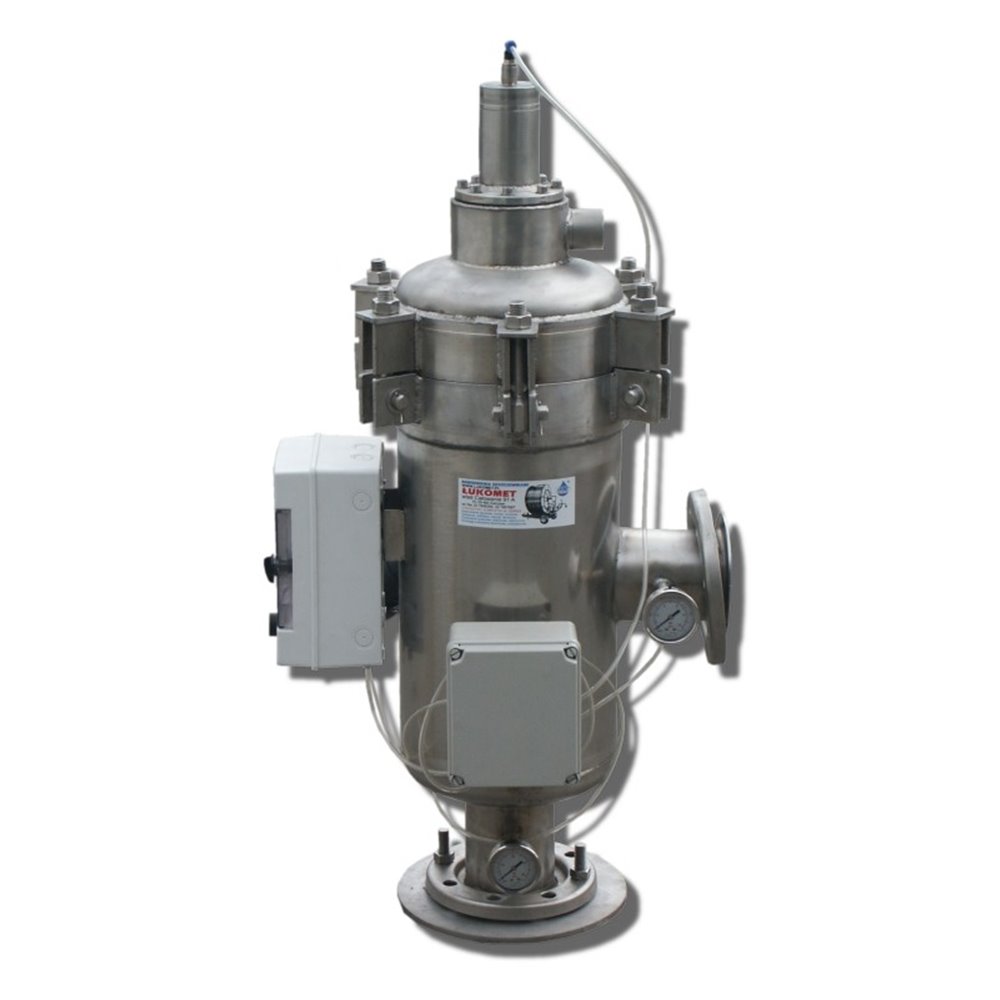

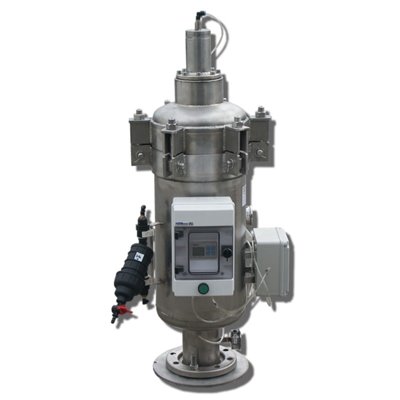

Filtr siatkowy FLVD

Przeznaczenie

Filtry siatkowe FLVD przeznaczone są do filtrowania z wody cząstek stałych. W zależności od stosowanych wkładów filtr oczyszcza wodę z zanieczyszczeń mechanicznych mineralnych ta­kich jak drobiny piachu, mułu, oraz biologicznych takich jak glony i mikroor­ganizmy słodkich wód powierzchniowych z dokładnością 0,15; 0,2; 0,3; 0,4 mm. W nawodnieniach bardzo dobrze może spełniać zadanie filtra dla instalacji z mikrozraszaczami Ciśnienie nominalne 16 bar. Ciśnienie minimalne ze względu na płukanie 2,5 bar (1,0 bar przy czyszczeniu powietrzem z zewnętrznego zasilania).

Budowa i zasada działania

Korpus zbudowany ze stali kwasoodpornej AISI303 lub AISIO 316L. Woda brudna wpływa do filtra przez króciec 1 i przechodząc przez sito i wypływa króćcem 2. Odseparowane zanieczyszczenia pozostają na sicie 4. Nagromadzone zanieczyszczenia powodują różnicę ciśnienia między wejściem a wyjściem. Po przekroczeniu określonej różnicy ciśnień lub upływie określonego czasu (dla filtra wyposażonego w sterowanie elektroniczne) rozpoczyna się proces płukania sita. Siłownik hydrauliczny 7 otwiera zawór wylotowy dla zrzutu brudnej wody, woda przepływa przez turbinę która obraca mechanizmem czyszczącym. Stanowi on kolektor (5) z dyszami i szczotkami. Dysze zasysają zanieczyszczenia z powierzchni filtra i przez kolektor wyrzucają je na zewnątrz, szczotki ścierają zanieczyszczenia z powierzchni sita. Zanieczyszczenia opuszczają filtr króćcem 3. Po zakończeniu płukania wszystko powraca do pozycji roboczej jak przed płukaniem i rozpoczyna się filtracja. Podczas płukania filtr nie przerywa pracy, W tym czasie (15-30 sekund) wydajność spada.

Dane techniczne:
