Filtr żwirowo piaskowy kwasoodporny

Przeznaczenie

Filtry żwirowo piaskowe przeznaczone są do filtrowania wody używanej w ogrodnictwie do nawodnień kropelko­wych i mikrozraszaczowych. W zależności od stosowa­nych złóż filtracyjnych: piaskowych i żwiro­wych, filtr oczyszcza wodę z zanieczyszczeń mineralnych ta­kich jak drobiny pia­chu, mułu, oraz biologicznych takich jak glony, mikroor­ganizmy i inne zanieczyszczenia mecha­niczne występujące w  wodach powierzchniowych. Z od­powiednio drobnoziar­nistym złożem piaskowym filtry używane są również do filtrowania wód głębinowych z żelaza po uprzednim napo­wietrzeniu i wytrąceniu kłacz­ków wodorotlenku żelaza. Filtry z reguły pracują jako filtry pospieszne w instalacjach ciśnieniowych o ciśnieniu nie wyższym niż 0,6 MPa.

Budowa i zasadna działania

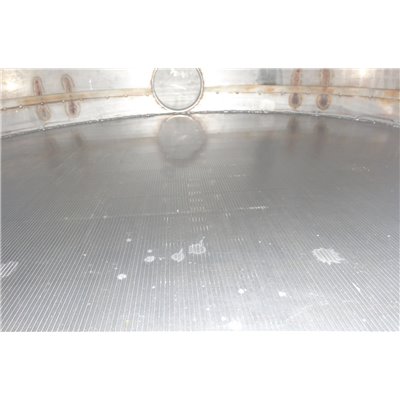

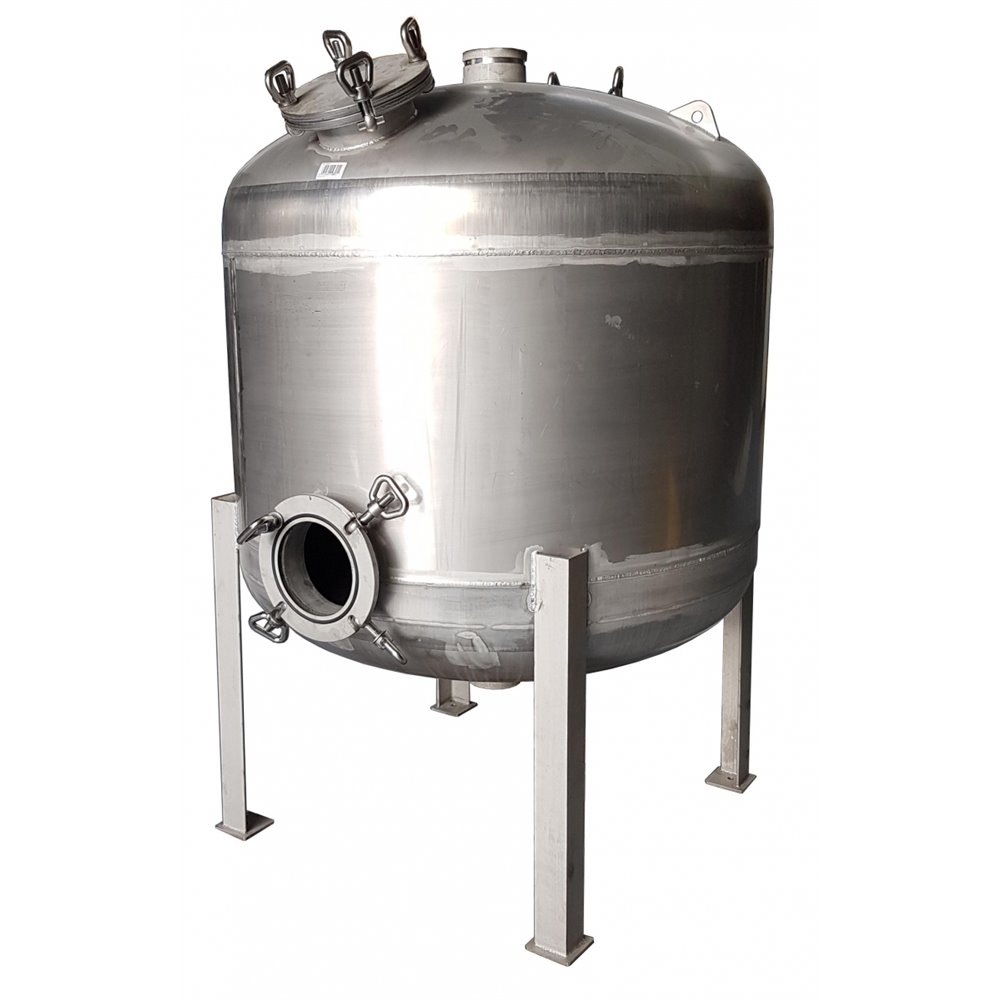

Walcowy, pionowy, kwasoodporny, spawany, zbiornik w dol­nej dennicy posiada poziomą prze­grodę wykonaną na całej powierzchni z rusztu szczelinowego o szczelinie 0,2 mm, W dennicy górnej i dolnej wspawane są osiowo króćce napływowy i odpływowy. W zależności od preferencji zamawiającego króćce wykonane są w postaci nypli lub muf gwintowanych, kołnierzy lub vitauków.  W górnej dennicy i ścianie czołowej umieszczone są włazy rewizyjne średnicy 150 mm służące do napeł­niania, opróżniania i kontroli złoża filtracyj­nego. Zbiornik stoi na czterech no­gach przystosowanych do umieszczenia na podstawie ramowej. Na powierzchnię rusztu szczelinowego jako pierwsza, nasypana jest cienka warstwa żwiru drobnoziarnistego, który zapewnia maksymalną drożność szczelin rusztu i podtrzymuje na sobie warstwę drobnoziarnistego piasku jako złoża filtracyjnego.

Strumień zanieczyszczonej wody tłoczonej przez górny króciec, rozprasza się na wklęsłym talerzu zapewniającym równomierne obciążenia całej powierzchni filtracyjnej piasku. Woda filtrowana z wszelkich zanieczyszczeń na powierzchni i górnej warstwie piasku filtracyjnego, przepływa laminarnie przez całą objętość piasku, żwiru, szczeliny rusztu do komory pod przegrodą i do dolnego króćca wylotowego. Odpowiednia miąższność  warstwy filtracyjnej i szczeliny na całym przekroju poprzecznym filtra zapewnia laminarny przepływ wody całą objętością masy filtrującej, eliminując możliwość tworzenia się drenów i kanałów przepuszczających nieprzefiltro­waną wodę. Płukanie złoża odbywa się poprzez odwrócenie kierunku przepływu wody, czynność tę wykonuję się najczęściej, kiedy różnica ciśnień (spowodowana zamuleniem) pomiędzy wejściem a wyjściem na filtr przekroczy 0,05 MPa (pół bara). Filtry żwirowo piaskowe łączone są w baterię filtrów. Ze względu na optymalizację procesu płukania najwłaściw­szym jest stosowanie w jednej baterii trzech lub więcej filtrów. Stosowanie poje­dynczego filtru wymusza płukanie go brudną wodą lub zainstalowanie zbiornika hydroforowego na czystą wodę.

Dane techniczne:

Wymiary:
