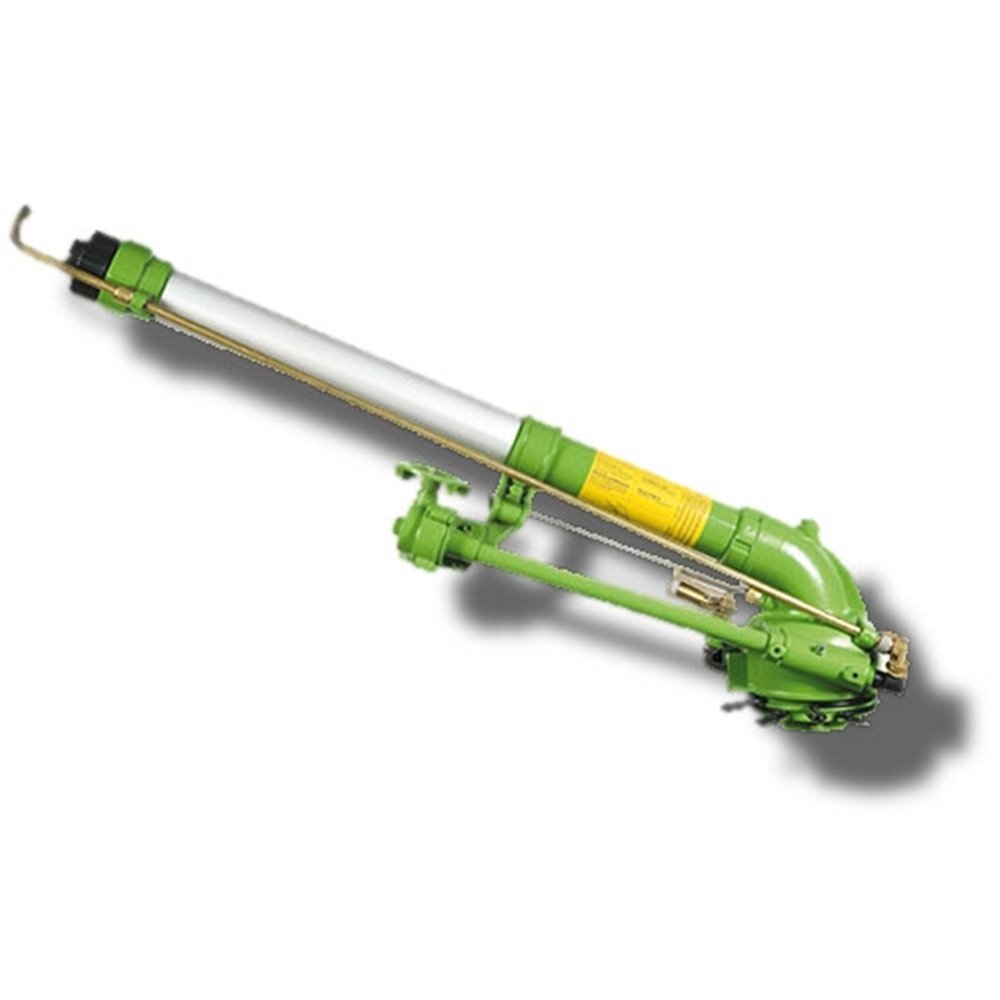

Zraszacz MARINER
M130.MARINER
Przeznaczenie
Zraszacz MARINER przeznaczony jest do nawadniania upraw warzywniczych, rolniczych szkółkarskich i nawodnień terenów zielonych.. Jest zraszaczem sektorowym dużej wydajności. Najczęściej pracuje na statywach lub wózkach, rzadziej z deszczownią szpulową z wężem 90 - 125 mm. Aktywny rozpraszacz pozwala na uzyskanie równomiernego i drobnokroplistego opadu w całym zakresie działania zraszacza.
Budowa i działanie
Zraszacz MARINER jest zraszaczem turbinowym. Do napędu wykorzystywana jest oddzielna dysza w postaci przestawnej rurki, z której woda wydostając się uderza o łopatki wirnika i wprawia go w ruch obrotowy. Wirnik poprzez przekładnię i wałek napędowy zazębiony w nieruchomej koronie wymusza obrót korpusu zraszacza. Po osiągnięciu punktu zwrotnego dla pracy sektorowej następuje przestawienie dyszy w przeciwne położenie i wirnik zaczyna obracać się w stronę przeciwną. Wówczas zraszacz pracuje w odwrotnym kierunku aż do osiągnięcia przeciwnego punktu zwrotnego dla pracy sektorowej itd. Zraszacz w obu kierunkach porusza się z tą samą prędkością. Ustawienie kąta zraszania za pomocą ruchomych pierścieni na podstawie. Aby wyłączyć pracę w sektorze wystarczy zdjąć pierścienie lub podnieść palec prowadzący pod układem przełączania dyszy napędowej. Wraz z obracającym się wirnikiem współpracuje rozpraszacz, który zagłębia się cyklicznie w strumień wody powodując skrócenie promienia i intensywnie rozprasza strumień. Rozpraszanie można regulować na krzywce, po której prowadzony jest pręt rozpraszacza.
Dolna korona wykonana z aluminium, wewnętrzna tuleja złącza z mosiądzu. Korpus zraszacza, obudowa przekładni i wirnik z aluminium. Dysze z odpornego na ścieranie tworzywa sztucznego. Sprężyny ze stali nierdzewnej. Łożyskowane złącze obrotowe. Uszczelnienie gumowe złącza obrotowego typu U. W wyposażeniu komplet 3 wymiennych dysz. Możliwość stosowania dysz od 20 do 38 mm.
Parametry techniczne i eksploatacyjne
|
Średnica dyszy
|
Ciśnienie
|
Promień
|
Wydajność
|
Pow. nawadniana
|
Intensywność
|
|
|
atm
|
m
|
m3/h
|
m2
|
mm/h
|
|
26
|
3
|
42
|
39,3
|
5538
|
7,0
|
|
4
|
47
|
48
|
6939
|
6,9
|
|
|
5
|
51
|
55,5
|
8167
|
6,8
|
|
|
6
|
54
|
62,2
|
9156
|
6,8
|
|
|
28
|
3
|
45
|
55
|
6361
|
8,6
|
|
4
|
49
|
63,7
|
7539
|
8,4
|
|
|
5
|
52
|
71,2
|
8494
|
8,3
|
|
|
6
|
55
|
78
|
9498
|
8,2
|
|
|
30
|
4
|
50
|
72,4
|
7853
|
9,2
|
|
5
|
54
|
81
|
9156
|
8,8
|
|
|
6
|
57
|
88,7
|
10200
|
8,7
|
|
|
7
|
61
|
95,6
|
11683
|
8,2
|
|
|
32
|
4
|
52
|
81,7
|
8494
|
9,6
|
|
5
|
56
|
91,3
|
9847
|
9,3
|
|
|
6
|
59
|
100
|
10930
|
9,1
|
|
|
7
|
62
|
107,9
|
12070
|
8,9
|
|
|
34
|
5
|
57
|
102,5
|
10200
|
10,0
|
|
6
|
61
|
112,3
|
11683
|
9,6
|
|
|
7
|
64
|
121
|
12860
|
9,4
|
|
|
8
|
67
|
129,7
|
14095
|
9,2
|
Przyłącze: 2” ½ g.w.
Masa: 9 kg
Opakowanie: 100 x 25 x 28 cm
