Zraszacz QUASAR przeznaczony jest do nawadniania deszczownią szpulową w warunkach ujemnego oddziaływania wiatru

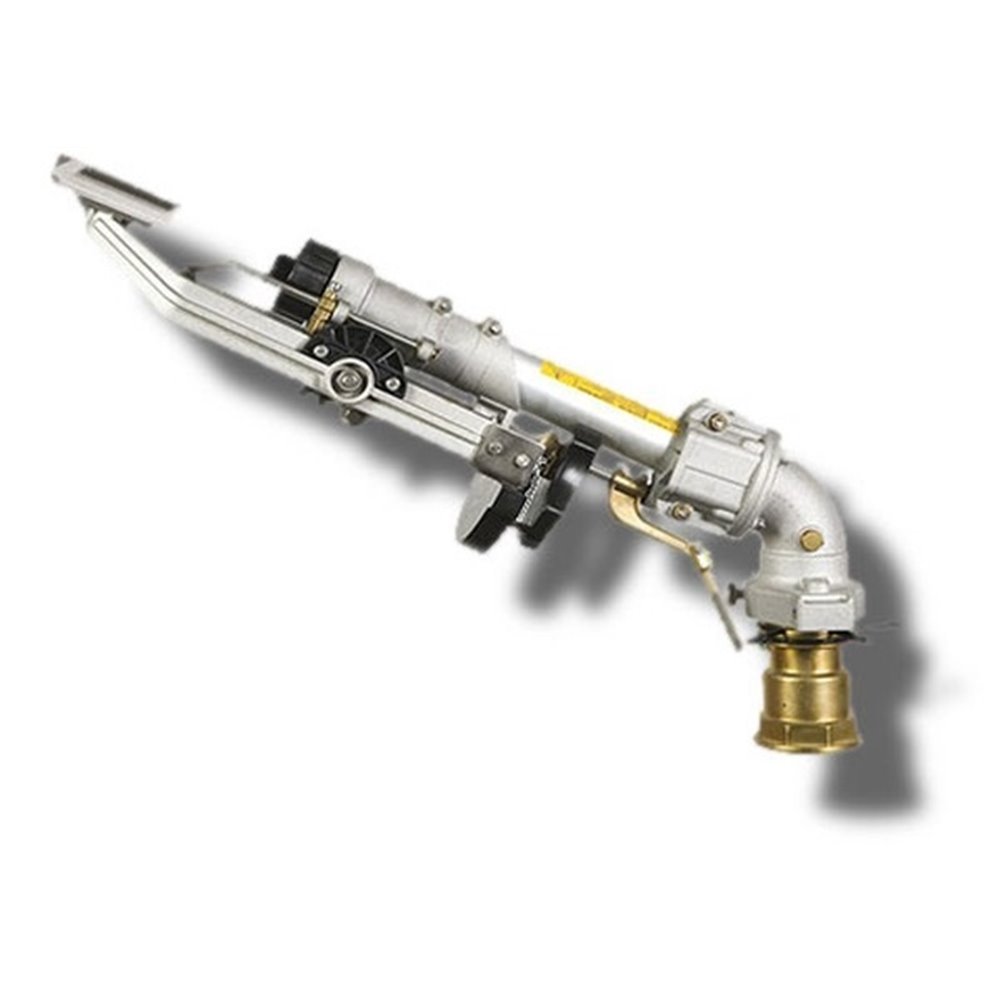

Zraszacz QUASAR
M120.QUASAR
Zraszacz QUASAR przeznaczony jest do nawadniania deszczownią szpulową w warunkach ujemnego oddziaływania wiatru
Przeznaczenie
Zraszacz QUASAR przeznaczony jest do nawadniania deszczownią szpulową w warunkach ujemnego oddziaływania wiatru, dla upraw warzywniczych, rolniczych szkółkarskich i nawodnień terenów zielonych. Jest zraszaczem sektorowym średniej wydajności i znajduje szerokie zastosowanie w deszczowniach szpulowych z wężem o średnicy 70 – 82 mm.
Budowa i działanie
Zraszacz QUASAR jest zraszaczem uderzeniowym. Energia wypływającej wody odrzuca wahadło (oscylator) poruszając je w płaszczyźnie pionowej, które wskutek oddziaływania sprężyny powraca do początkowego położenia. Woda uderzając o prowadnicę na końcu wahadła powoduje odrzucenie o krok zraszacz w lewą stronę i jednocześnie odbija wahadło w dół. W ten sposób zraszacz krok po kroku obraca się. Ruch powrotny zraszacza dokonuje się po osiągnięciu prawego punktu zwrotnego określonego przez pierścienie w podstawie zraszacza. Następuje automatyczne przestawienie prowadnicy i wahadło obraca zraszaczem w prawą stronę. Zraszacz w obu kierunkach porusza się z tą samą prędkością. Ustawienie kąta zraszania za pomocą ruchomych pierścieni na podstawie. Wraz z ruchem wahadła przy obrocie w prawą stronę współpracuje rozpraszacz, który przy zagłębia się cyklicznie w strumień wody powodując skrócenie promienia i rozpraszanie. Dla zmniejszenia oddziaływania wiatru rurę strumieniową zraszacza należy pochylić w dół, regulacja w zakresie 15 – 27 stopni względem poziomu.
Dolna podstawa wykonana z mosiądzu, wewnętrzna tuleja obrotowa ze stali nierdzewnej. Korpus zraszacza, rura strumieniowa i wahadło wykonane z lekkich stopów aluminium. Dysze z odpornego na ścieranie tworzywa sztucznego. Sprężyny ze stali nierdzewnej. Łożyskowanie złącza obrotowego i wahadła. Uszczelnienie gumowe złącza obrotowego typu U. W wyposażeniu komplet 3 wymiennych dysz. Możliwość stosowania dysz od 12 do 24 mm. Ponadto posiada regulacje: rozpraszania i prędkości obrotu.
Parametry techniczne i eksploatacyjne
|
Średnica dyszy
|
Ciśnienie
|
Promień
|
Wydajność
|
Pow. nawadniana
|
Intensywność
|
|
mm
|
atm
|
m
|
m3/h
|
m2
|
mm/h
|
|
14
|
1,5
|
23
|
9
|
1662
|
5,4
|
|
2
|
25
|
10,4
|
1962
|
5,3
|
|
|
3
|
29
|
12,7
|
2640
|
4,8
|
|
|
4
|
32
|
14,7
|
3217
|
4,5
|
|
|
16
|
2
|
27
|
13,5
|
2289
|
5,8
|
|
3
|
32
|
16,5
|
3217
|
5,1
|
|
|
4
|
36
|
19,2
|
4069
|
4,7
|
|
|
5
|
39
|
21,3
|
4775
|
4,4
|
|
|
18
|
2
|
29
|
17,1
|
2640
|
6,4
|
|
3
|
33
|
21,2
|
3419
|
6,1
|
|
|
4
|
37
|
24,2
|
4298
|
5,6
|
|
|
5
|
41
|
27,1
|
5281
|
5,1
|
|
|
20
|
2
|
30
|
21,2
|
2826
|
7,5
|
|
3
|
35
|
25,9
|
3830
|
6,7
|
|
|
4
|
39
|
30
|
4775
|
6,2
|
|
|
5
|
43
|
33,6
|
5808
|
5,7
|
|
|
22
|
3
|
37
|
31,3
|
4298
|
7,2
|
|
4
|
41
|
36,2
|
5281
|
6,8
|
|
|
5
|
45
|
40,5
|
6358
|
6,3
|
|
|
6
|
48
|
44,5
|
7238
|
6,1
|
Przyłącze: 2”1/2 g.w.
Masa: 8,5 kg
Opakowanie: 84x26x24
