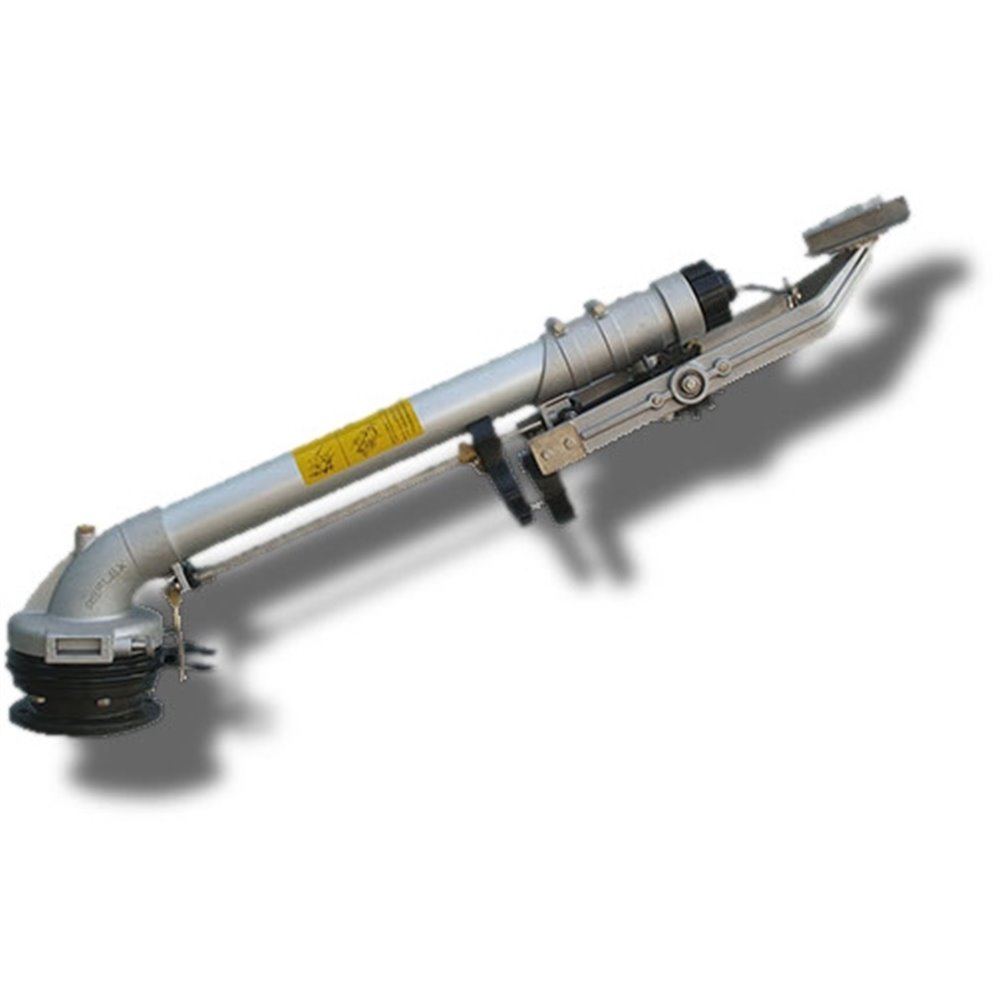

Zraszacz REFLEX
M120.REFLEX
Przeznaczenie
Zraszacz REFLEX przeznaczony jest do nawadniania deszczownią, dla upraw warzywniczych, rolniczych szkółkarskich i nawodnień terenów zielonych. Jest zraszaczem sektorowym dużej wydajności i znajduje szerokie zastosowanie w największych deszczowniach szpulowych z wężem o średnicy 90 – 125 mm.
Budowa i działanie
Zraszacz REFLEX jest zraszaczem uderzeniowym. Energia wypływającej wody odrzuca wahadło (oscylator) poruszając je w płaszczyźnie pionowej, które wskutek oddziaływania sprężyny powraca do początkowego położenia. Woda uderzając o prowadnicę na końcu wahadła powoduje odrzucenie o krok zraszacz w lewą stronę i jednocześnie odbija wahadło w dół. W ten sposób zraszacz krok po kroku obraca się. Ruch powrotny zraszacza dokonuje się po osiągnięciu prawego punktu zwrotnego określonego przez pierścienie w podstawie zraszacza. Następuje automatyczne przestawienie prowadnicy i wahadło obraca zraszaczem w prawą stronę. Zraszacz w obu kierunkach porusza się z tą samą prędkością. Ustawienie kąta zraszania za pomocą ruchomych pierścieni na podstawie. Wraz z ruchem wahadła przy obrocie w prawą stronę współpracuje rozpraszacz, który przy zagłębia się cyklicznie w strumień wody powodując skrócenie promienia i rozpraszanie.
Elementy konstrukcyjne podstawy, korpus zraszacza, rura strumieniowa i wahadło wykonane z lekkich stopów aluminium. Dysze z odpornego na ścieranie tworzywa sztucznego. Sprężyny ze stali nierdzewnej. Podwójnie łożyskowane złącze obrotowe w mosiężnych bieżniach. Uszczelnienie złącza obrotowego gumowe typu U oraz 2 oringi w obsadzie. W wyposażeniu komplet 3 wymiennych dysz. Możliwość stosowania dysz od 22 do 40 mm. Ponadto posiada regulacje: rozpraszania i prędkości obrotu na hamulcu.
Parametry techniczne i eksploatacyjne
|
Średnica dyszy
|
Ciśnienie
|
Promień
|
Wydajność
|
Pow. nawadniana
|
Intensywność
|
|
|
atm
|
m
|
m3/h
|
M2
|
mm/h
|
|
26
|
3
|
42
|
43,9
|
5538
|
7,9
|
|
4
|
47
|
50,7
|
6936
|
7,3
|
|
|
5
|
52
|
56,7
|
8494
|
6,7
|
|
|
6
|
55
|
62,2
|
9498
|
6,5
|
|
|
28
|
3
|
44
|
50,9
|
6082
|
8,3
|
|
4
|
51
|
58,8
|
8167
|
7,2
|
|
|
5
|
56
|
65,7
|
9847
|
6,7
|
|
|
6
|
58
|
72,1
|
10562
|
6,8
|
|
|
30
|
3
|
46
|
58,4
|
6644
|
8,8
|
|
4
|
52
|
67,6
|
8494
|
7,9
|
|
|
5
|
57
|
75,6
|
10200
|
7,4
|
|
|
6
|
60
|
82,8
|
11304
|
7,3
|
|
|
32
|
3
|
53
|
76,9
|
8820
|
8,7
|
|
4
|
58
|
85,9
|
10562
|
8,1
|
|
|
5
|
62
|
94,2
|
12070
|
7,8
|
|
|
6
|
65
|
101,6
|
13266
|
7,6
|
|
|
34
|
3
|
54
|
86,9
|
9156
|
9,5
|
|
4
|
59
|
97,1
|
10930
|
8,9
|
|
|
5
|
64
|
106,4
|
12860
|
8,3
|
|
|
6
|
66
|
114,8
|
13677
|
8,3
|
|
|
36
|
3
|
60
|
108,8
|
11304
|
9,6
|
|
4
|
65
|
119,3
|
13266
|
9,0
|
|
|
5
|
67
|
128,6
|
14095
|
9,1
|
|
|
6
|
69
|
137,7
|
14949
|
9,2
|
Przyłącze: 78 x 120 kołnierzowe
Masa: 10,5 kg
Opakowanie: 107x28x33 cm
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
