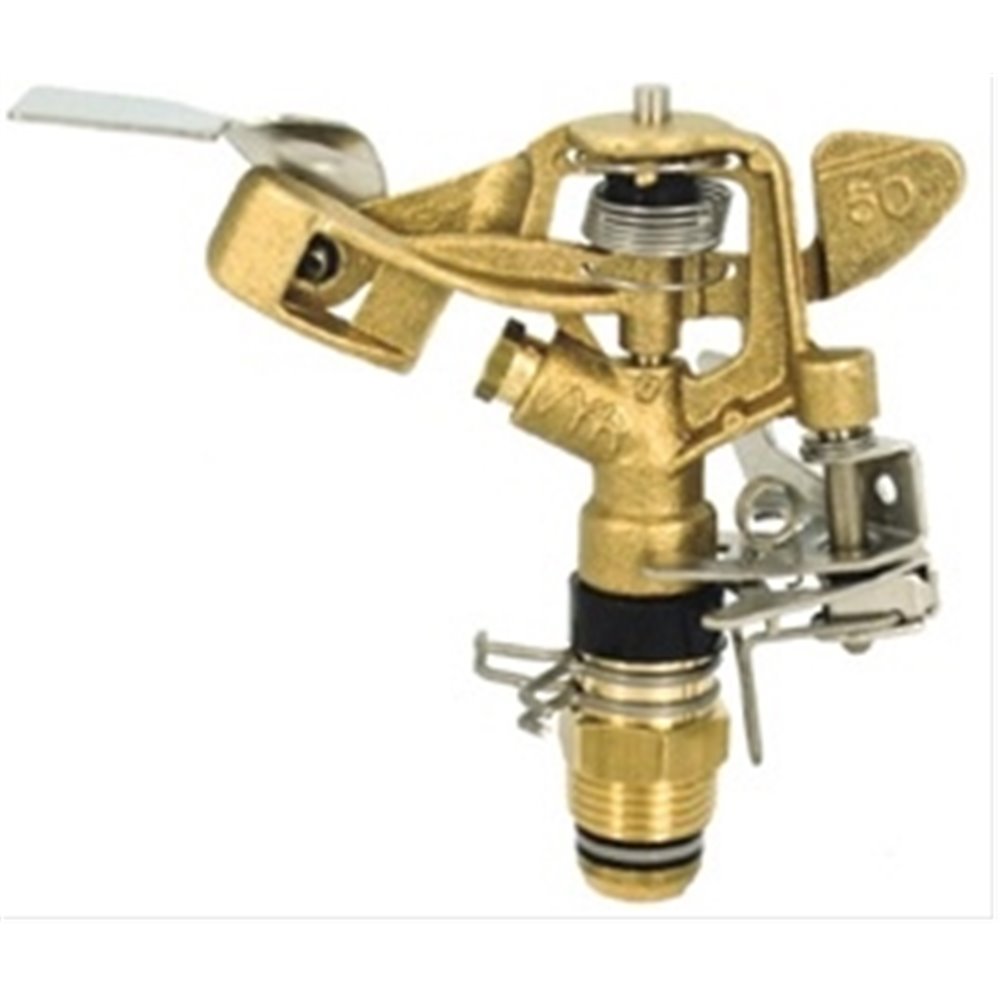

Zraszacz VYR-50
M270,VYR50
Przeznaczenie
Zraszacz VYR-50 służy do nawadniania upraw warzywniczych, rolniczych szkółkarskich i nawodnień terenów sportowych i rekreacyjnych. Jest zraszaczem sektorowym, jednodyszowym małej wydajności i małej intensywności opadu. Występuje najczęściej jako element deszczowni rurowej, lub na przenośnym statywie do miejscowych nawodnień.
Budowa i działanie
Zraszacz VYR-50 jest zraszaczem młoteczkowym. Energia wypływającej wody z dyszy napędowej odrzuca młoteczek, który wskutek oddziaływania sprężyny powraca do początkowego położenia i uderza o zderzak przy dyszy głównej. W ten sposób zraszacz obraca się w prawą stronę. Po dojściu do prawego położenia zwrotnego układ do pracy sektorowej blokuje swobodny obrót młoteczka i od teraz jego krótki ruch ze zwiększoną częstotliwością powoduje obracanie zraszacza w lewo. Zakres pracy sektorowej można regulować pierścieniami w podstawie zraszacza. Możliwe jest wyłączenie układu sektorowego aby zraszacz obracał się tylko w prawo. Strumień wody z dyszy wypływa pod kątem 27 stopni. Zraszacz posiada regulowany rozpraszacz przy dyszy.
Wszystkie elementy konstrukcyjne wraz z dyszami wykonane z mosiądzu. Sprężyna, rozpraszacz i części pracy sektorowej ze stali nierdzewnej. Uszczelnienie złącza obrotowego doczołowe z teflonu. W wyposażeniu standardowo dysza 3,5 mm. Dodatkowo dysza 3,0 mm.
Parametry techniczne i eksploatacyjne
Przyłącze standardowe: 1/2” g.z.
Masa: 0,266 kg
|
Ciśnienie [Atm] |
Dysze |
|||||||||
|
2,8 mm |
3,0 mm |
3,2 mm |
3,5 mm |
4,0 mm |
||||||
|
Promień [m] |
Wydatek [l/h] |
Promień [m] |
Wydatek [l/h] |
Promień [m] |
Wydatek [l/h] |
Promień [m] |
Wydatek [l/h] |
Promień [m] |
Wydatek [l/h] |
|
|
1,5 |
9,5 |
353 |
10,0 |
406 |
10,5 |
462 |
10,5 |
552 |
11,0 |
721 |
|
2,0 |
10,0 |
408 |
10,5 |
469 |
10,5 |
533 |
11,0 |
638 |
11,5 |
833 |
|
2,5 |
10,5 |
456 |
11,0 |
525 |
11,0 |
596 |
11,5 |
713 |
12,0 |
931 |
|
3,0 |
11,0 |
500 |
11,5 |
574 |
11,5 |
653 |
11,5 |
784 |
12,0 |
1020 |
|
3,5 |
11,5 |
540 |
11,5 |
620 |
11,5 |
705 |
12,0 |
844 |
12,5 |
1102 |
|
4,0 |
12,0 |
577 |
12,0 |
663 |
12,0 |
754 |
12,5 |
902 |
13,0 |
1178 |
Szarym kolorem zaznaczono obszar niezalecany dla użytkowania.
Dane w tabeli mają charakter orientacyjny. Obliczone są na podstawie formuł matematycznych dla uśrednionych warunków pracy. Nie ponosimy odpowiedzialności związanej z ich stosowaniem.
