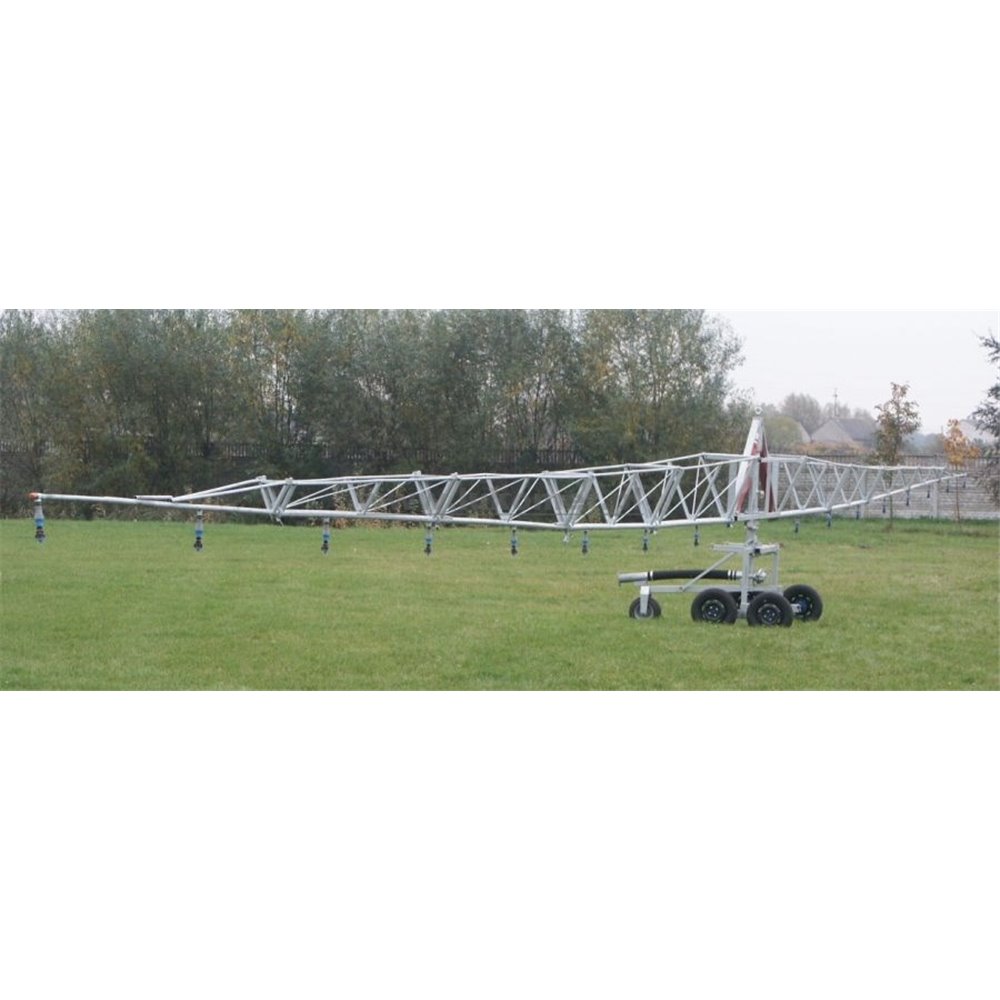

Zraszacz konsolowy kratownicowy 42/48
N100.42/48
Preferowany jest do niskociśnieniowego, drobnokropistego nawadniania redlinowych upraw rolniczych, delikatnych upraw ogrodniczych, szkółkarskich i innych.
Przeznaczenie
Zraszacz konsolowy 42/48 przeznaczony jest do współpracy z deszczownią szpulową z wężem 90-110 mm zamiast działka, z wydajnością na poziomie 50 – 70 m3/h. Preferowany jest do niskociśnieniowego, drobnokroplistego nawadniania redlinowych upraw rolniczych, delikatnych upraw ogrodniczych, szkółkarskich i innych. Może współpracować z odpowiednio dużą (do swej szerokości pracy) deszczownią szpulową, której konstrukcja jest wystarczająco ciężka, winda ma odpowiedni udźwig a turbina wystarczającą moc dla zapewnienia dużych i stabilnych prędkości zwijania.
Budowa
Konstrukcja cienkościenna, stalowa, spawana, ocynkowana ogniowo. Wózek pięciokołowy o regulowanej rozstawie kół 1,55 - 3,20 m. Prześwit pod wózkiem 90 cm, pod konsolą - 130 cm. Koła jezdne pneumatyczne. Przyłącze do węża deszczowni kołnierzowe. Na wózku mocowany jest kołnierzowo segment środkowy o szerokości 2,90 m na którym wieszane są boczne kratownice. Segment środkowy zapewnia samopoziomowanie i obracanie ramion 360 stopni, co pozwala pracować na polach z pionowymi przeszkodami, bez pozostawiania niedolanych powierzchni. Kratownice boczne w segmentach o różnej długości zawieszane są hakowo u góry i szybkozłączami spinane na rurze zasilającej. Kratownice najszersze i najmocniejsze przy wózku, najwęższe i najlżejsze na skrajach.

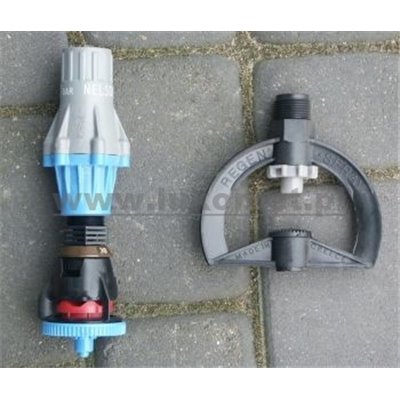

Woda przepływa dolną rurą konstrukcyjną kratownic z elementami szybkozłączy. Gniazda na dysze zraszające ¾” wykonane są w odległości 2,55 m od siebie. Standardowo wyposażona w dysze typu Seninger, ale zamiennie można stosować zraszacze rotacyjne Nelson. Na końcach kratownicy dysze kierunkowe do dolewania skrajów pasa. Dla poprawienia warunków zraszania dysz Nelson na całej szerokości zraszacza, zalecane jest stosowanie regulatorów ciśnienia do każdej dyszy.
Zraszacz konsolowy pozwala delikatnie nawadniać rośliny lub nawet odkrytą glebę, pozwala uzyskać jednakową dawkę polewową na całej szerokości nawadnianego pasa nawet przy umiarkowanym wietrze do 30 km/h. Pozwala pracować na niskim ciśnieniu co daje oszczędność energii. Wadą każdego zraszacza konsolowego jest bardzo duża intensywność opadu, co może powodować na pochyłościach spływ erozyjny.
Dane techniczne i eksploatacyjne
|
Numer katalogowy
|
Rozpiętość ramion [m]
|
Max. szer. robocza [m]
|
Ilość krat [szt]
|
Długość krat [m]
|
Ilość dysz [szt]
|
Wydajność [m3/h]
|
Do deszcz. z wężem [mm]
|
Masa [kg]
|
|
N100,42/48
|
42
|
48
|
10
|
3,60 – 4,15
|
18+2+2
|
50-72
|
90-110
|
310
|
Wydajności dysz rotacyjnych Nelson R3000:
|
Dysza Nelson
|
ozn
|
#36
|
#40
|
#44
|
#48
|
||||||||||||
|
Ciśnienie
|
atm
|
0,4
|
1,0
|
1,7
|
2,8
|
0,4
|
1,0
|
1,7
|
2,8
|
0,4
|
1,0
|
1,7
|
2,8
|
0,4
|
1,0
|
1,7
|
2,8
|
|
Wydajność
|
m3/h
|
1,20
|
1,96
|
2,53
|
3,20
|
1,55
|
2,46
|
3,18
|
4,02
|
1,89
|
2,99
|
3,86
|
4,88
|
2,26
|
3,58
|
4,79
|
5,84
|
Wydajności dysz Seninger:
|
Dysza
|
mm
|
6,0
|
6,4
|
6,8
|
7,2
|
7,6
|
8,0
|
||||||||||||
|
Ciśnienie
|
atm
|
1
|
1,5
|
2,0
|
1
|
1,5
|
2
|
1
|
1,5
|
2
|
1
|
1,5
|
2
|
1
|
1,5
|
2
|
1
|
1,5
|
2
|
|
Wydajność
|
m3/h
|
1,3
|
1,6
|
1,9
|
1,5
|
1,8
|
2,1
|
1,7
|
2,1
|
2,4
|
1,8
|
2,2
|
2,6
|
2,1
|
2,57
|
3,0
|
2,3
|
2,9
|
3,6
|
Masa wózka: - 180 kg
