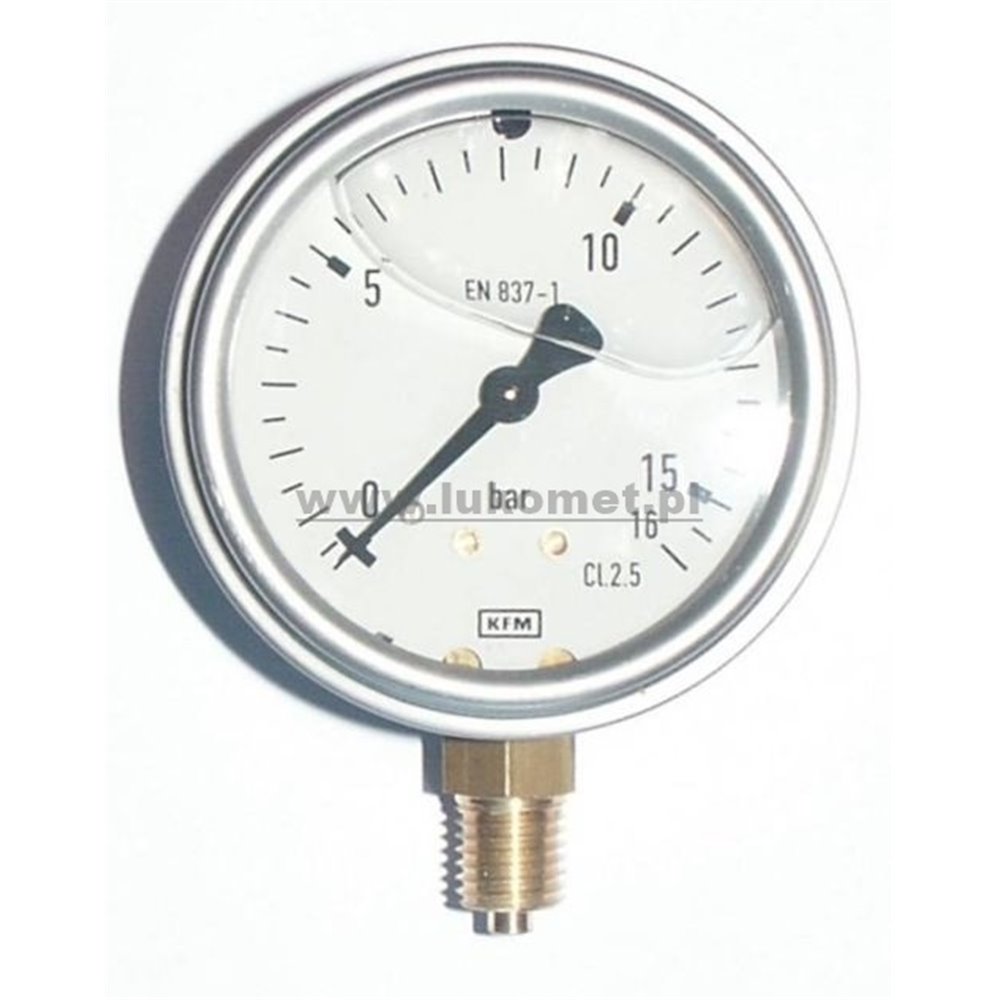

Manometry glicerynowe KFM

Przeznaczenie

Manometry glicerynowe służą do pomiaru ciśnienia w układach i urządzeniach nawadniających. Dzięki wypełnieniu wnętrza manometru gliceryną tłumiącą drgania, są szczególnie przy­datne w pompowniach gdzie ciągłe zmiany ciśnienia powodo­wały by nadmierne zużycie mechanizmów.

Manometry o zakresie pracy do 0,4 i do 0,6 MPa używane są głównie do pomiaru ciśnienia w systemach nawodnień kropel­kowych, mikrozraszaczowych i zraszaczowych jako wyposaże­nie pomp, filtrów, odżelaziaczy.

Manometry o zakresie do 1,6 MPa mają zastosowanie jako osprzęt wysokociśnieniowych instalacji nawadniania a więc deszczowni szpulowych i zasilających je pomp, oraz dużych działek wodnych.

Manowakuometr o zakresie pomiarowym -0,1 do + 1,6 MPa mierzący zarówno podciśnienie jak i nadciśnienie, to idealny przyrząd pomiarowy do stosowania na pompach za­wadnianych za pomocą ręcznych (membranowych), mecha­nicznych lub inżektorowych urządzeń próżniowych. Rozwiąza­nie takie, oprócz pomiaru podczas tłoczenia pompy, pozwala na śledzenie wartości podciśnienia podczas zawadniania co przy wątpliwej szczelności układu ssącego i pompy, pozwala zaoszczędzić wiele czasu, pracy i nerwów.

Budowa i zasada działania

Oprawa i pokrywa wykonane są z mosiądzu, chromowane lub w opcji ze stali kwasoodpornej. Szyba wyko­nana jest z tworzywa. Mechanizm, króciec i sprężyna pomiarowa wykonane są z mosiądzu .Obudowa wy­pełniona gliceryną posiada korek służący do wyrównywania ciśnienia panującego wewnątrz obudowy z ci­śnieniem atmosferycznym, oraz do uzupełniania cieczy tłumiącej do odpowiedniego poziomu. Króciec z gwintem zewnętrznym M12x1,5 umieszczony jest radialnie.

Ciśnieniomierze działają na zasadzie sprężystego odkształcenia sprężyny rurkowej pod wpływem ciśnienia. Odkształcenia sprężyny są zamieniane za pomocą mechanizmu przekładniowego na ruch obrotowy wska­zówki, wskazującej mierzoną wartość ciśnienia. Wypełnienie obudowy gliceryną, zwiększa odporność na drgania i wstrząsy.

 Parametry techniczne

Temperatura pracy –10 do 50ºC

Wilgotność otaczającego powietrza ≤80

Stopień ochrony IP54

Odporność na wstrząsy o częstotliwość 20-150 Hz, i amplitudzie do 0,75 mm

ŁUKOMET wyposaży lub dostarczy manometry o innych zakresach pomiarowych, wielkości tarczy, budowie, klasie dokładności.
