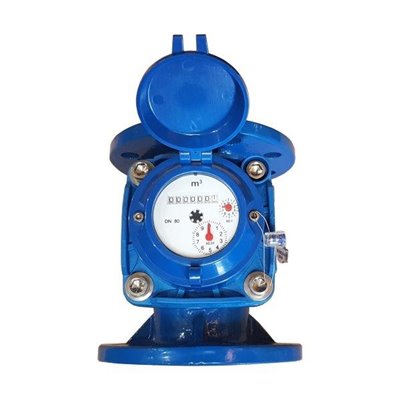

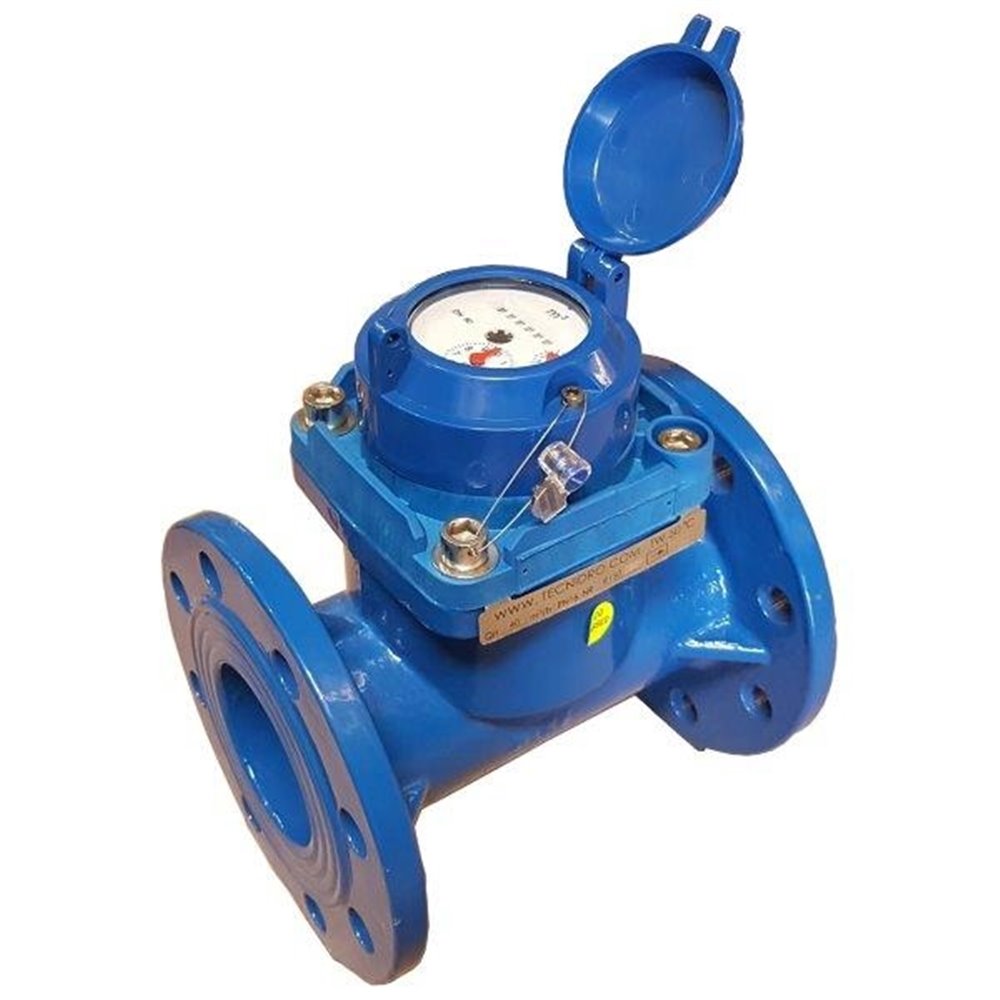

Przepływomierz-wodomierz irygacyjny TW-P
P220,TW-P
Służą do pomiaru i ewentualnej rejestracji ilości wody zużytej do nawadniania
Przeznaczenie

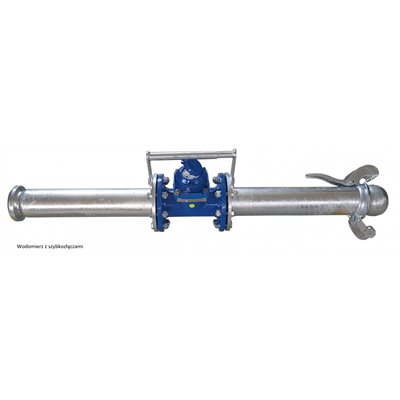

Służą do pomiaru i ewentualnej rejestracji ilości wody zużytej do nawadniania. Mogą być stosowane do rozliczeń z dostawcą wody lub do określenia należności podatkowych „za szczególne korzystanie z wód”. Wodomierze mogą być stosowane do wszystkich rodzajów pomp, hydrantów, a niekiedy montowane są wprost na maszynie deszczującej. Wodomierz jest przeznaczony do zabudowy w każdej pozycji.
Budowa i zasada działania

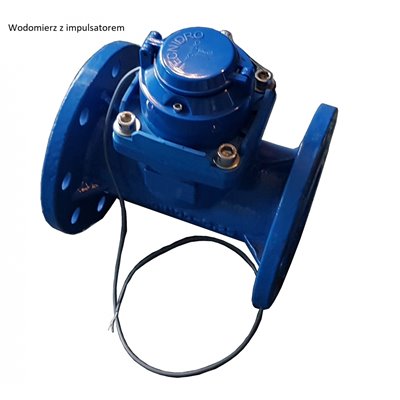

Korpus wodomierza w kształcie krótkiej rury z kołnierzami wykonany jest z żeliwa i malowany epoksydowo na kolor ciemnoniebieski. Średnice i wymiary kołnierzy są zgodne z DN dla żeliwa wodociągowego. Elementem pomiarowym jest turbinka wystająca w świetle rury małym fragmentem co pozwala na bezkolizyjny przepływ wody nawet zawierającej zanieczyszczenia o gabarytach porównywalnych ze średnicą rury wodomierza. Przeniesienie napędu z turbinki na liczydło, zrealizowane jest przy pomocy sprzęgła magnetycznego, co wyklucza przecieki zarówno na zewnątrz jak i do liczydła. Woda płynąca rurą, obraca za wystające skrzydełka turbinki przekazując napęd na wirującą tarczę z magnesami. Po drugiej stronie przegrody jest druga tarcza magnetyczna przekazująca napęd na liczydło bębenkowo-wskazówkowe. Liczydło umieszczone jest w hermetycznej osłonie i jest jednakowe dla wszystkich wielkości wodomierzy co ułatwia naprawy i magazynowanie części. Liczydło można wyjąć bez konieczności wymontowania korpusu z sieci. Pokrywa liczydła może być zamykana na kłódkę. Wodomierz można wyposażyć w elektroniczny impulsator. Wartość 1 impulsu : 1 ; 0,1 m³.

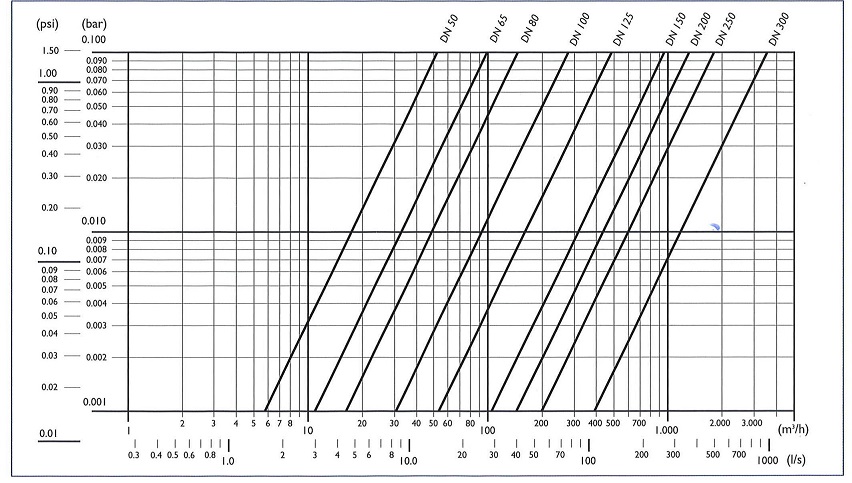

Charakterystyka przepływu w zależności od strat ciśnienia na wodomierzu.

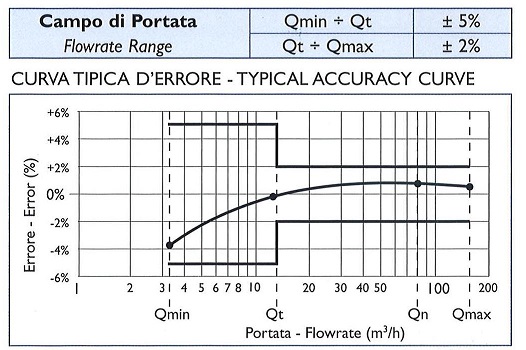

Parametry techniczne
|
Numer kat. P220,TW-P
|
TW-P 50
|
TW-P 65
|
TW-P80
|
TW-P 100
|
TW-P 125
|
TW-P 150
|
TW-P 200
|
TW-P 250
|
TW-P 300
|
||
|
Średnica nom.
|
DN
|
mm
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
Przepływ max
|
Q max
|
m³/h
|
70
|
100
|
150
|
250
|
350
|
500
|
900
|
1000
|
1400
|
|
Przepływ min.
|
Q min
|
m³/h
|
1,2
|
2,0
|
3,2
|
4,8
|
8,0
|
12,0
|
20,0
|
32,0
|
48,0
|
|
Przepływ gran
|
Q t
|
m³/h
|
4,5
|
7,5
|
12,0
|
18,0
|
30,0
|
45,0
|
75,0
|
120,0
|
180,0
|
|
Przepływ nom
|
Q nom
|
m³/h
|
30
|
50
|
80
|
120
|
200
|
300
|
500
|
800
|
1200
|
|

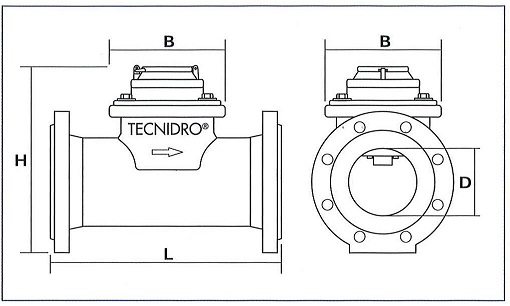

Wymiary
|
D
|
mm
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
mm
|
200
|
200
|
225
|
250
|
250
|
300
|
350
|
400
|
500
|
|
|
B
|
mm
|
130
|
130
|
130
|
130
|
130
|
130
|
130
|
130
|
130
|
|
|
H
|
mm
|
250
|
265
|
280
|
290
|
305
|
340
|
380
|
425
|
455
|
|
|
Masa
|
|
kg
|
12
|
13
|
15
|
16
|
20
|
25
|
38
|
60
|
70
|
Max ciśnienie robocze 1,6 MPa
Temperatura robocza do 50ºC
Działka elementarna wskazań - 2l
Zakres pojemności liczydła do 1 000 000 m³
