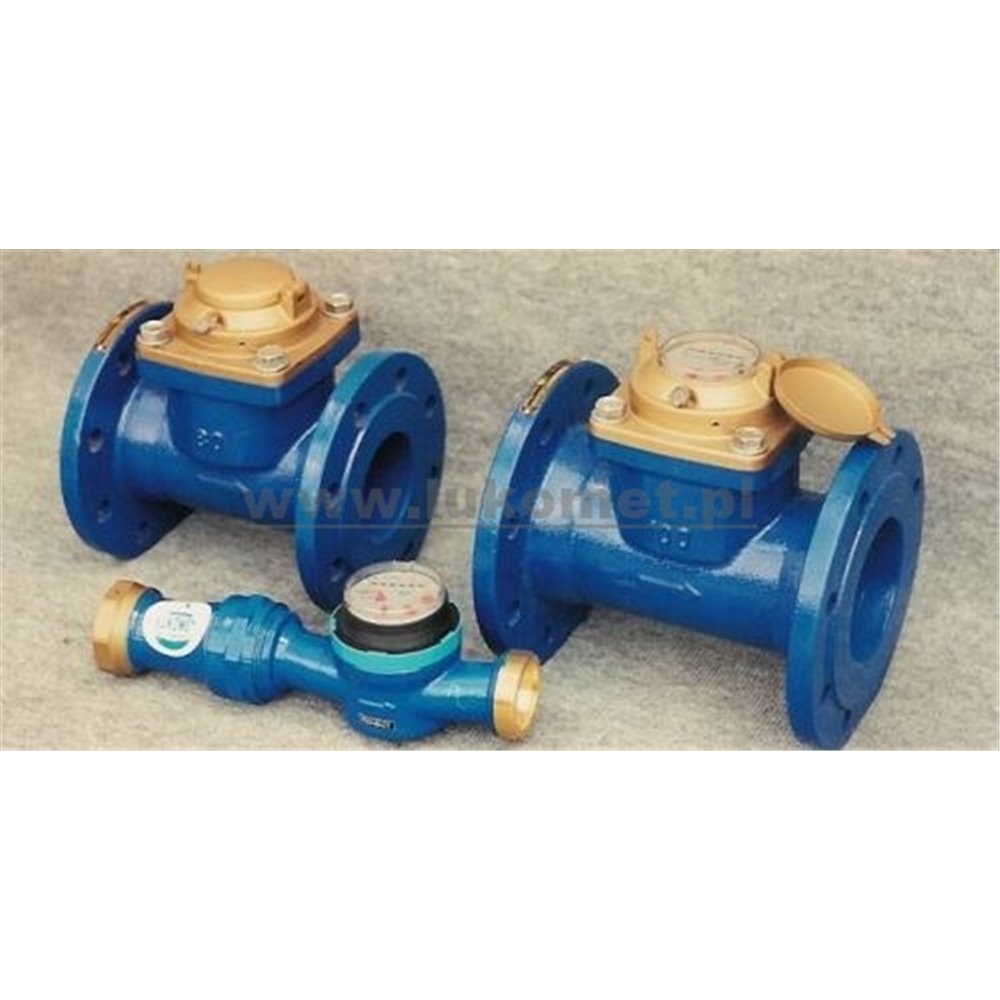

Przepływomierze-wodomierze irygacyjne
P220.WI
Służą do pomiaru i ewentualnej rejestracji ilości wody zużytej do nawadniania
Przeznaczenie
Służą do pomiaru i ewentualnej rejestracji ilości wody zużytej do nawadniania. Stosowane są do rozliczeń z dostawcą wody lub do określenia należności podatkowych „za szczególne korzystanie z wód”. Wodomierze mogą być stosowane do wszystkich rodzajów pomp, hydrantów a niekiedy montowane są wprost na maszynie deszczującej. Wodomierz jest przeznaczony do zabudowy w każdej pozycji.
Budowa i zasada działania
Korpus wodomierza w kształcie krótkiej rury z kołnierzami wykonany jest z żeliwa i malowany epoksydowo na kolor ciemnoniebieski. Średnice i wymiary kołnierzy są zgodne z DN dla żeliwa wodociągowego. Elementem pomiarowym jest turbinka wystająca w świetle rury małym fragmentem co pozwala na bezkolizyjny przepływ wody nawet zawierającej zanieczyszczenia o gabarytach porównywalnych ze średnicą wodomierza. Przeniesienie napędu z turbinki na liczydło, zrealizowane jest przy pomocy sprzęgła magnetycznego co wyklucza przecieki zarówno na zewnątrz jak i do liczydła. Liczydło wskazówkowo-bębenkowe umieszczone jest w hermetycznej osłonie i jest jednakowe dla wszystkich wielkości wodomierzy co ułatwia naprawy i magazynowanie części. Liczydło można wyjąć bez konieczności wymontowania korpusu z sieci. Metalowa pokrywa liczydła może być zamykana na kłódkę.
Woda płynąca rurą, obraca za wystające skrzydełka turbinki przekazując napęd na wirującą tarczę z magnesami. Po drugiej stronie mosiężnej przegrody jest druga tarcza magnetyczna przekazująca napęd na liczydło bębenkowo-wskazówkowe. W wodomierzach impulsowych WIK dodatkowo umieszczony jest kontaktron, który powoduje krótkotrwałe zwarcia co można wykorzystać do rejestracji elektronicznej lub elektromechanicznej. Wartość 1 impulsu : 10 ; 1 ; 0,1 m³. Obciążalność styków max. 220 V; max. 0,5 A.
Parametry techniczne
|
Numer kat. Typ WI
Typ WIK
|
P220,WI 65
|
P220,WI 85
|
P220,WI100
|
P220,WI125
|
P220,WI150
|
P220,WI200
|
||
|
P220,WIK65
|
P220,WIK85
|
P220,WIK100
|
P220,WIK125
|
P220,WIK150
|
P220,WIK200
|
|||
|
Średnica nom.
|
DN
|
mm
|
65
|
80
|
100
|
125
|
150
|
200
|
|
Przepływ max
|
Q max
|
m³/h
|
100
|
150
|
250
|
350
|
500
|
900
|
|
Przepływ min.
|
Q min
|
m³/h
|
4
|
5
|
7
|
8
|
10
|
18
|
|
Przepływ nom
|
Q nom
|
m³/h
|
50
|
90
|
125
|
175
|
250
|
450
|
|
Długość
Wys. do osi
|
L
|
mm
|
200
|
225
|
250
|
250
|
300
|
350
|
|
h
|
mm
|
85
|
95
|
105
|
120
|
135
|
160
|
|
|
WI wysokość
|
H
|
mm
|
240
|
250
|
260
|
280
|
305
|
335
|
|
WIK wys.
|
H
|
mm
|
260
|
270
|
280
|
300
|
325
|
355
|
|
Masa
|
|
kg
|
12
|
14
|
18
|
22
|
27
|
40
|
Maksymalne ciśnienie robocze 1,6 MPa
Temperatura robocza do 50ºC
Działka elementarna wskazań - 5l
Zakres pojemności liczydła do 10 000 000 m³
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
