Nawadnianie boiska zraszaczem POP-UP
R121,2
Przeznaczenie:

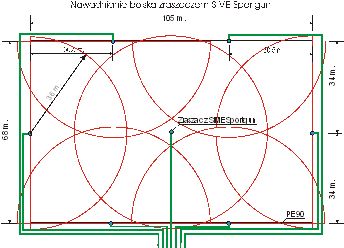

System przeznaczony na pełnowymiarowe boisko o wymiarach 105x68m pokryte trawą naturalną lub syntetyczną.
Budowa:
System oparty jest o siedem zraszaczy Sportgun włoskiej firmy SIME o napędzie turbinowym. Sześć zraszaczy znajduje się poza płytą boiska, a tylko jeden znajduje się w płycie, co zmniejsza do minimum ryzyko kontuzji w wyniku upadku. Każdy zraszacz zasilany jest osobnym rurociągiem PE90, do którego woda trafia przez 3”-owy elektrozawór. Pracą elektrozaworów steruje sterownik z możliwością zdalnego sterowania.
Wymagania:
Do prawidłowego działania systemu wymagana jest wydajność źródła wody
15-30m3/h i ciśnieniu w granicach 5-7 bar
Zalety:
Rozwiązanie oparte jest na sześciu zraszaczach umieszczonych poza płytą boiska, a tylko jeden umieszczony bezpośrednio w płycie. Pozwala to na zmniejszenie do minimum możliwości kontuzji, jak i uszkodzenia zraszacza, a także na bezproblemowe stosowanie zabiegów pielęgnacyjnych murawy.
Przy maksymalnej wydajności źródła wody nawodnienie całego boiska jednodniową dawką polekową zajmuje ok. 40min.
Zasada działania:
Woda ze źródła trafia do kolektora z elektrozaworami rozprowadzającymi wodę na poszczególne zraszacze. Elektroniczny sterownik uruchamia w odpowiedniej, ustalonej kolejności elektrozawory. Woda trafia kolejno do odpowiednich zraszaczy. Każdy zraszacz pracuje osobno. W przypadku wystąpienia naturalnych opadów czujnik deszczu spowoduje, że sterownik nie uruchomi elektrozaworów.
Dodatkowo osoba obsługująca boisko może za pomocą zdalnego pilota w racie konieczności uruchomić cały cykl nawadniania lub tylko jeden ze zraszaczy, jak również może wyłączyć nawadniane.
Parametry pracy:
|
U
Średnica dyszy
|
P
Ciśnienie
|
R
Promień nawadniania
|
Q
wydajność
|
I
Opad na godzinę
|
|
|
l/min.
|
m3/h
|
||||
|
12
4
|
2,0
|
21
|
127
|
7,6
|
5,5
|
|
3,0
|
24
|
156
|
9,3
|
5,2
|
|
|
4,0
|
27
|
180
|
10,8
|
4,7
|
|
|
5,0
|
30
|
201
|
12,1
|
4,3
|
|
|
14
4
|
2,0
|
21,5
|
173
|
10,4
|
7,1
|
|
3,0
|
26,5
|
212
|
12,7
|
5,7
|
|
|
4,0
|
30,5
|
245
|
14,7
|
5,0
|
|
|
5,0
|
33,5
|
274
|
16,4
|
4,6
|
|
|
16
4
|
2,0
|
22
|
225
|
13,5
|
8,9
|
|
3,0
|
28,5
|
276
|
16,5
|
6,5
|
|
|
4,0
|
31,5
|
319
|
19,1
|
6,1
|
|
|
5,0
|
35,5
|
357
|
21,4
|
5,4
|
|
|
18
4
|
3,0
|
30
|
350
|
21,0
|
7,4
|
|
4,0
|
33,5
|
405
|
24,3
|
6,9
|
|
|
5,0
|
37
|
452
|
27,1
|
6,3
|
|
|
6,0
|
40
|
496
|
29,8
|
5,9
|
|
