Rolnictwo 4 - P451 Rozproszony system sterowania i pomiarów IoT. Chmura 4.0

Przeznaczenie

Rozproszony system sterowania i pomiarów. Chmura 4.0 przeznaczony jest do sterowania i zarządzania systemem nawodnienia w którym brak jest infrastruktury przewodowej. Wszystkie elementy systemu łączą się we wspólnej sieci urządzeń IoT raportując do chmury dane z czujników i pobierając dane sterujące.

Budowa i zasada działania

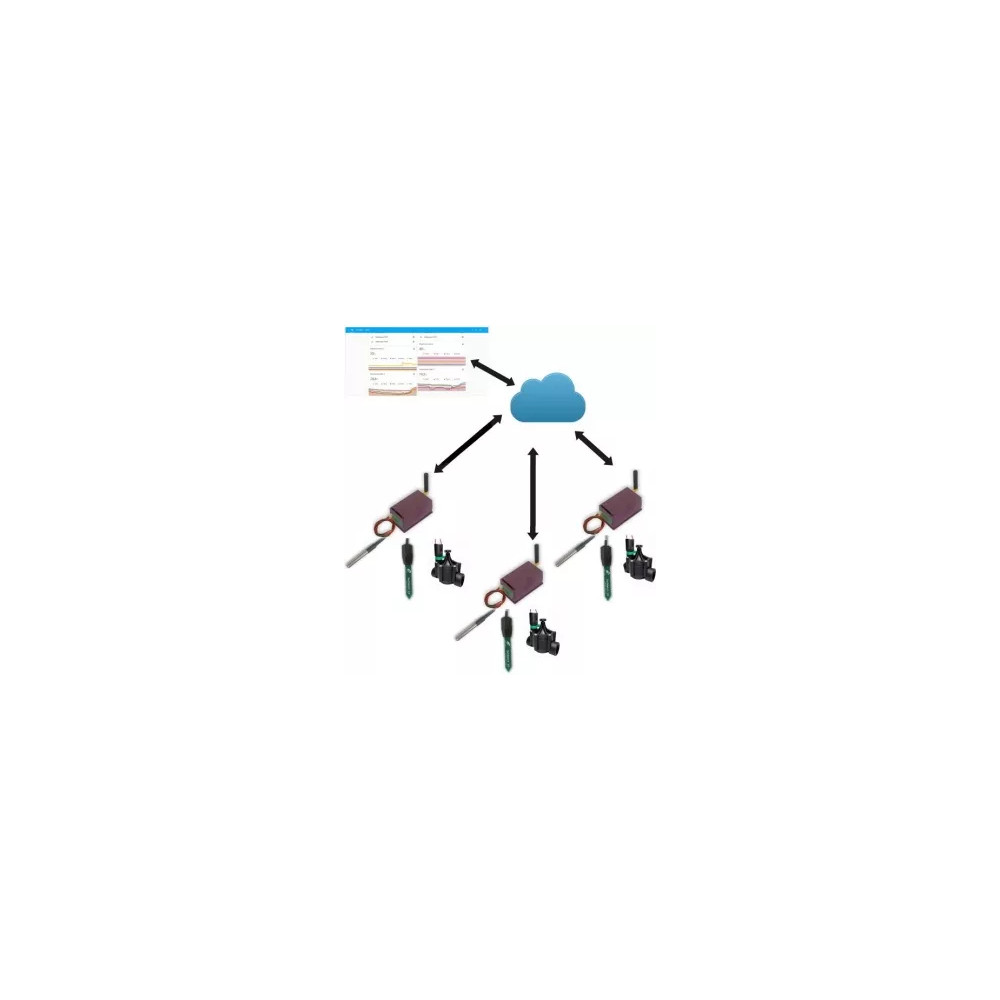

System zbudowany jest z wielu sterowników do których można podłączyć różne czujniki i elementy wykonawcze. Sterowniki podłączone są poprzez GSM/LTE lub sieć kablową Ethernet do Internetu. Każdy sterownik cyklicznie raportuje dane z podłączonych do niego czujników oraz pobiera dane sterujące dla wyjść. W chmurze dane są gromadzone, analizowane i prezentowane na wykresach.

Do sterownika można podłączyć:

czujnik:

            - wilgotności gleby

            - temperatury gleby

            - temperatury powietrza

            - wilgotności powietrza

            - wiatromierz

            - ciśnienia wody w rurociągu

            - przepływomierz

elementy wykonawcze:

            - elektrozawór

            - pompa

Dane techniczne

Napięcie zasilania:             8÷58 V

Pobór mocy:                     0,5W (bez włączonych przekaźników)

Zasilanie PoE:                   TAK (802.3af) tryb A pasywne ze zworką

Interfejsy:                        Ethernet 10/100 Mbit/s, Wi-Fi 802.11n, GSM/LTE

Przekaźnik:                       255 V AC 10 A

Zakres temperatury pracy: -20 do +85 °C

Wymiary:                         106 x 79 x 38 mm

Waga:                              130 g

Montaż na szynie DIN:       Tak (35 mm)
