Dalekosiężne działko ELEKTRORAIN
M150
Przeznaczenie

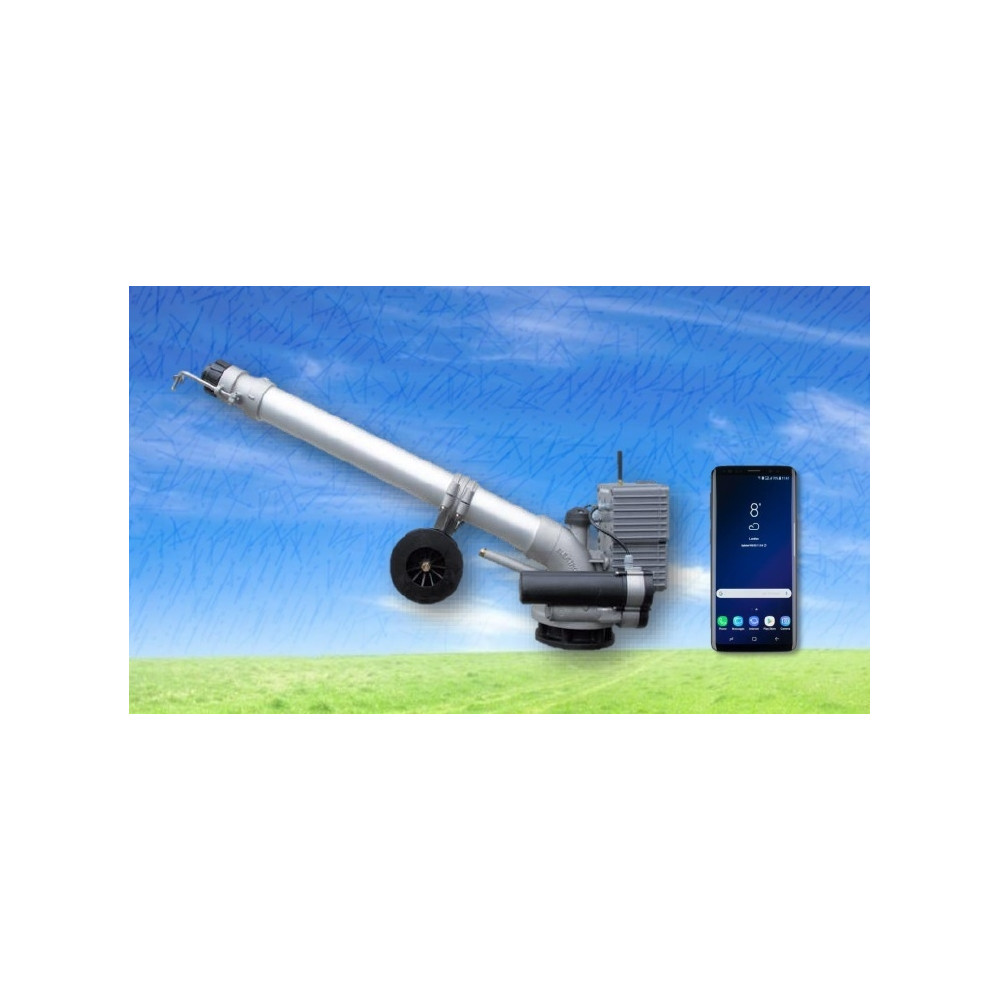

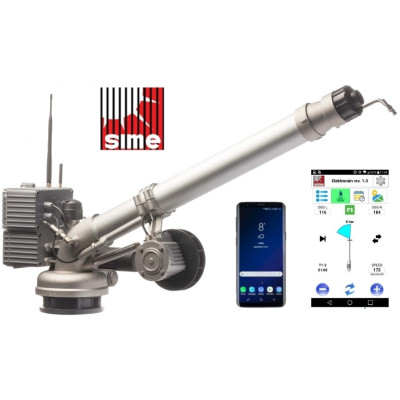

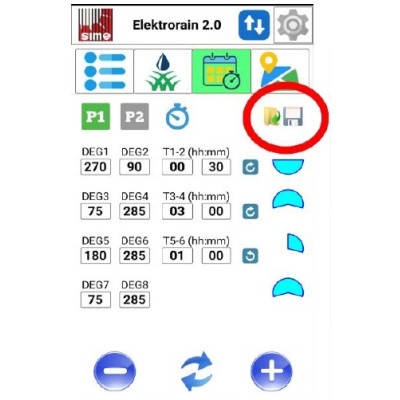

Dalekosiężne działko Elektrorain firmy SIME przeznaczone jest do deszczowni szpulowych pracujących w reżimie Rolnictwa 4.0 dla zapewnienia precyzyjnie oszczędnego nawadniania upraw polowych. Ze względu na swoją przepustowość przeznaczone jest do deszczowni z rurą PE średnicy 90 - 160 mm. Aby wykorzystać wszystkie możliwości podawania wody z dawką polewową dowolnie zaprogramowaną i to na każdym dowolnym fragmencie polewanego pasa, deszczownia szpulowa powinna być wyposażona w system zwijania niezależny od przepływu wody a więc spalinowy, elektryczny lub hybrydowy. Działko Elektrorain wymaga zasięgu sieci komórkowej GSM i pokrycia terenu zasięgiem GPS oraz wyposażenia deszczowni szpulowej w panel sterujący SMART-GSM, zawór odcinający a nawet niekiedy komunikację i zdalne sterowanie pracą pompy.
Budowa i zasada działania

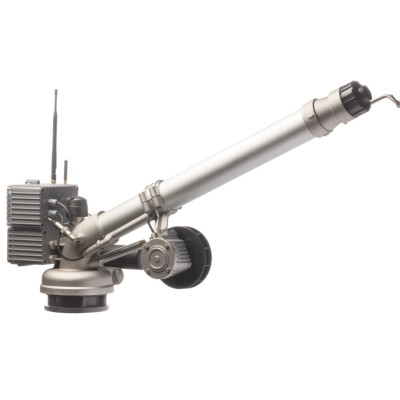

Elektrorain to aluminiowe działko z prądownicą o stałym kącie pochylenia 25o, złączu obrotowym ułożyskowanym kulkowo i ślimacznicą w podstawie. Ślimak obracający prądownicą, w zaprogramowanym sektorze pracy, napędzany jest krokowym silnikiem elektrycznym. Podobnie sterowany jest rozpraszacz strumienia skracający zasięg strumienia w miarę zaprogramowanych potrzeb. Dla zapewnienia energii niezbędnej do zasilania silniczków elektrycznych zastosowano małogabarytowy akumulator litowy doładowywany generatorem z turbinką napędzaną strumieniem wody z małej dyszy pomocniczej. Enkoder kontroluje kątowe wychylenie prądownicy względem toru jazdy, przetwornik ciśnienia odczytuje aktualne ciśnienie potrzebne komputerowi pokładowemu do wyliczenia aktualnego zasięgu i dzięki GPS-owi obliczenia miejsca aplikacji wody. Sterowany rozpraszacz strumienia, w miarę potrzeb, skraca zasięg. Całość elektroniki zabudowana jest w aluminiowej, bryzgoszczelnej obudowie.
Dane techniczne.
Wymiary: 950 x 200x 580 Masa: 12,5 kg
Podstawa mocowania 6 x M8 na fi 130 mm
Parametry pracy
|
Dysza [mm] |
4 bar |
5 bar |
6 bar |
7 bar |
8 bar |
9 bar |
||||||
|
l/min |
m |
l/min |
m |
l/min |
m |
l/min |
m |
l/min |
m |
l/min |
m |
|
|
24 |
761 |
48 |
850 |
51 |
932 |
54 |
1006 |
57 |
||||
|
26 |
887 |
50 |
992 |
53 |
1087 |
56 |
1174 |
60 |
||||
|
28 |
1024 |
51 |
1145 |
55 |
1254 |
58 |
1354 |
61 |
||||
|
30 |
1309 |
56 |
1434 |
60 |
1549 |
63 |
1656 |
66 |
||||
|
32 |
1484 |
57 |
1626 |
61 |
1756 |
64 |
1878 |
67 |
||||
|
34 |
1671 |
59 |
1831 |
63 |
1977 |
67 |
2114 |
70 |
||||
|
36 |
1869 |
61 |
2048 |
65 |
2212 |
69 |
2364 |
72 |
||||
|
38 |
2277 |
66 |
2459 |
70 |
2629 |
72 |
2789 |
75 |
||||
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
