Deszczownie szpulowe IRTEC typu MUSTANG Specjal są przeznaczone do nawadniania rolniczych upraw polowych, ogrodniczych, użytków zielonych itp.

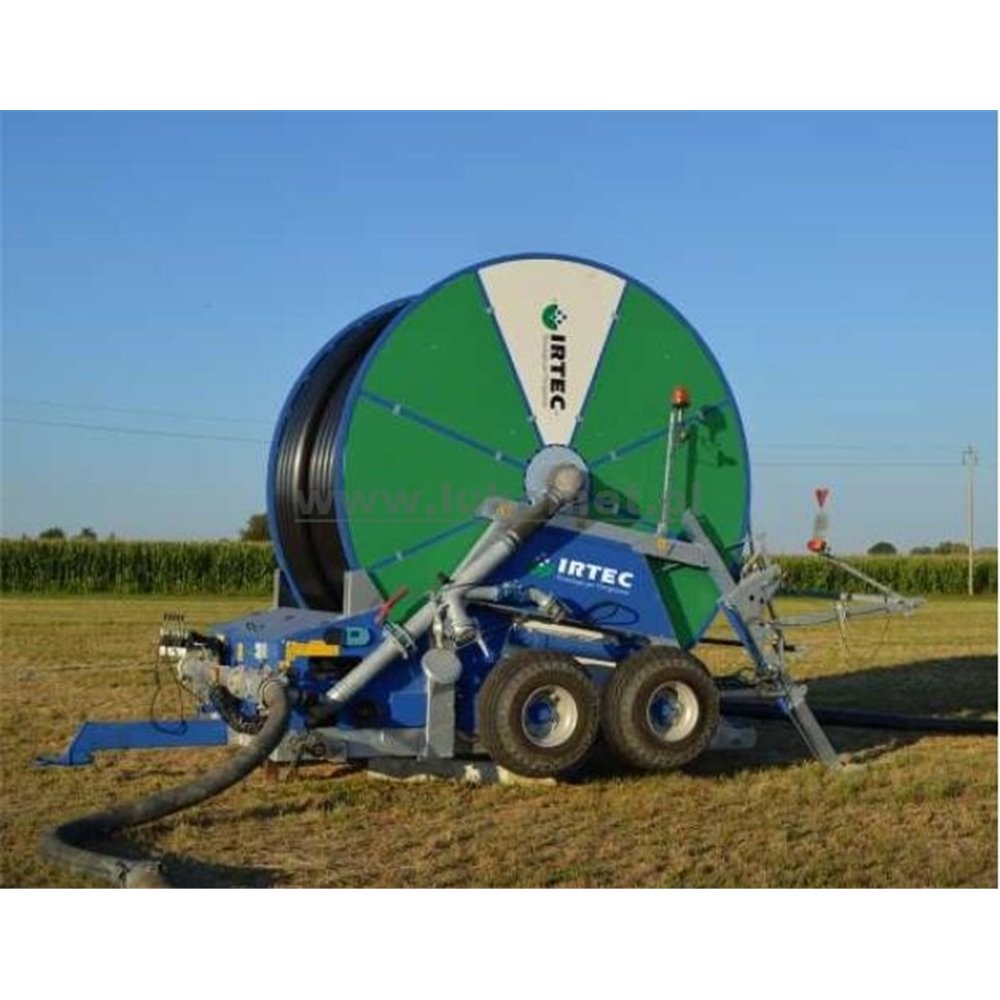

Deszczownie szpulowe IRTEC typ MUSTANG Specjal
G234,MS
Deszczownie szpulowe IRTEC typu MUSTANG Specjal są przeznaczone do nawadniania rolniczych upraw polowych, ogrodniczych, użytków zielonych itp.
Przeznaczenie
Deszczownie szpulowe IRTEC typu MUSTANG Specjal są przeznaczone do nawadniania rolniczych upraw polowych, ogrodniczych, użytków zielonych itp.
Budowa i działanie
Szpula z wężem PE o średnicach od 110 do 150 mm i długościach węża od 360 do 850 m. posadowiona jest na wieży zespolonej sztywno z obrotową ramą deszczowni, wyposażoną w hydraulicznie podnoszone, podwójne, wahliwe koła jezdne (tandem). Obracanie deszczowni możliwe jest po podniesieniu kół jezdnych i posadowieniu maszyny na talerzu obrotowym znajdującym się pod ramą. Napęd szpuli pochodzi z nowoczesnej turbiny wodnej pełnego przepływu z wewnętrzną oboczką. Przenoszony jest poprzez czterobiegowa, zsynchronizowaną przekładnię (pozwala na zmianę biegów w czasie pracy deszczowni) z hamulcem i wejściem na WOM, za pośrednictwem podwójnego łańcucha na obwodzie szpuli.
Deszczownie typu MUSTANG standardowo wyposażone są w: hydrauliczne podnoszenie wózka z wysuwaniem podpór, podnoszenie dyszla i obracanie wieży od hydrauliki ciągnika, sterownik EASY RAIN, wózek zraszacza na 4 pełnych kołach z płozą po środku (dla węża 150mm na 2 pełnych szerokich i 2 stalowych z krojem tarczowym), elastyczny wąż przyłączeniowy, obustronne przyłącze węża elastycznego, zraszacz SIME wg tabeli z wymiennymi dyszami. Konstrukcja deszczowni zawiera; śrubowy układacz węża, automatyczny stop po zakończeniu pracy oraz zabezpieczenie przed niewłaściwym zwijaniem węża PE. Deszczownia wyposażona w osłony bezpieczeństwa zgodne z wymogami Polskimi i UE. Podwozie, wieża i wózek zraszacza ocynkowane ogniowo, szpula i akcesoria pokryte podkładem epoksydowym i pomalowane farbą poliuretanową o wysokiej trwałości.
Parametry eksploatacyjne
|
parametry
nr. katalogowy
|
śr. węża PE
|
dł. węża PE
|
Zraszacz
|
śr. dysz
|
ciśnienie wejściowe
|
szerokość pasa
|
Wydajność
|
|
dł. x
szer. x
wys.
|
|
mm
|
m
|
|
mm
|
bar
|
m
|
m3/h
|
|
cm
|
|
|
G234,110MS/750
|
110
|
750
|
Ranger
|
22-24-26
|
5,7-9,1-12,4
|
59-74-83
|
31,3-45,8-59,5
|
5
|
446 x 305 x 418
|
|
G234,110MS/810
|
110
|
810
|
Ranger
|
22-24-26
|
5,8-9,4-10,8
|
59-74-77
|
31,3-45,8-53,9
|
3
|
|
|
G234,110MS/850
|
110
|
850
|
Ranger
|
22-24-26
|
5,8-9,4-9,7
|
59-74-74
|
31,3-45,8-50,8
|
2
|
|
|
G234,120MS/650
|
120
|
650
|
Ranger
|
26-28-30
|
5,5-8,5-10,4
|
67-85-90
|
43,9-62,4-75,6
|
3
|
|
|
G234,120MS/670
|
120
|
670
|
Explorer
|
26-28-30
|
5,6-8,6-10,5
|
67-85-90
|
43,9-62,4-75,6
|
5
|
|
|
G234,125MS/650
|
125
|
650
|
Explorer
|
26-28-30
|
5,2-8,0-10,5
|
67-85-93
|
43,9-62,4-79,2
|
5
|
|
|
G234,135MS/520
|
135
|
520
|
Explorer
|
30-32-34
|
4,9-8,1-10,1
|
77-93-102
|
58,4-86,0-106,4
|
5
|
|
|
G234,140MS/450
|
140
|
450
|
Explorer
|
32-34-36
|
6,0-8,2-9,4
|
86-99-106
|
76,9-101,8-119,3
|
4
|
|
|
G234,140MS/470
|
140
|
470
|
Explorer
|
34-36-38
|
7,1-8,9-10,3
|
93-102-109
|
92,2-114-133,0
|
3
|
|
|
G234,140MS/500
|
140
|
500
|
Explorer
|
34-36-38
|
7,2-9,1-10,5
|
93-102-109
|
92,2-114-133,0
|
5
|
|
|
G234,150MS/360
|
150
|
360
|
Explorer
|
34-38-40
|
6,5-7,5-10,3
|
93-101-117
|
92,2-121,3-158,9
|
3
|
|
|
G234,150MS/400
|
150
|
400
|
Explorer
|
36-38-40
|
6,6-8,2-12,1
|
94-106-125
|
103,3-127,1-170
|
5
|
G234,MS
- Wydajność [m3/h]
- 31,3 - 170
- Dysze [mm]
- 22 - 40
- Szer.pasa [mm]
- 59 - 125
- Śr. wąż dł. [mm] / [m]
- 110 - 150 / 360 - 850
Aby uzyskać szczegółowe informacje na temat cen naszych produktów, prosimy o kontakt poprzez formularz na stronie lub wysłanie wiadomości e-mail na adres lukomet@lukomet.pl.
Odpowiemy tak szybko, jak to możliwe, podając indywidualną ofertę.
